Руководство по эксплуатации комплектующих для сборки винтовых конусных дровоколов

Общие сведения:

Дрова продаются в разном виде: колотыми и чурбаками, в виде цельных бревен и обрези. Чурбаки - один из самых выгодных вариантов. Рубка традиционным методом - с помощью топора - заменяет тяжелую тренировку в тренажерном зале. Однако существуют средства механизации, к которым относится винтовой дровокол, существенно упрощают рубку, и с ней справится даже слабая женщина.

Винтовой конусный дровокол предназначен для раскола чурбаков на поленья подходящие по размеру топки печей, котлов, каминов и т.д.

Принцип действия:

На вращающийся винтовой конус с упорной резьбой, вручную подаётся чурбак, резьба конуса подхватывает древесину и тянет её на себя, за счет постепенного увеличения диаметра разрывает чурбак по волокнам на две части.

Варианты агрегации:

Резьбовой винтовой конус это - основной рабочий элемент станка дровокола. Для работы основного элемента ему нужно придать вращение, поэтому нужно использовать двигатель.

Двигатель может быть электрическим, бензиновым или в качестве привода может быть использован (ВОМ) вал отбора мощности трактора.

Рекомендуемые параметры двигателей для уверенной работы:

• Электродвигатель от 2,2 кВт, ДВС от мотоблока от 6 л/с.
• Рекомендуемые обороты на выходе собранного станка не должны превышать 1000 об/м.

Перед сборкой винтового дровокола необходимо определится с конструкцией станка. Существует несколько видов исполнения:

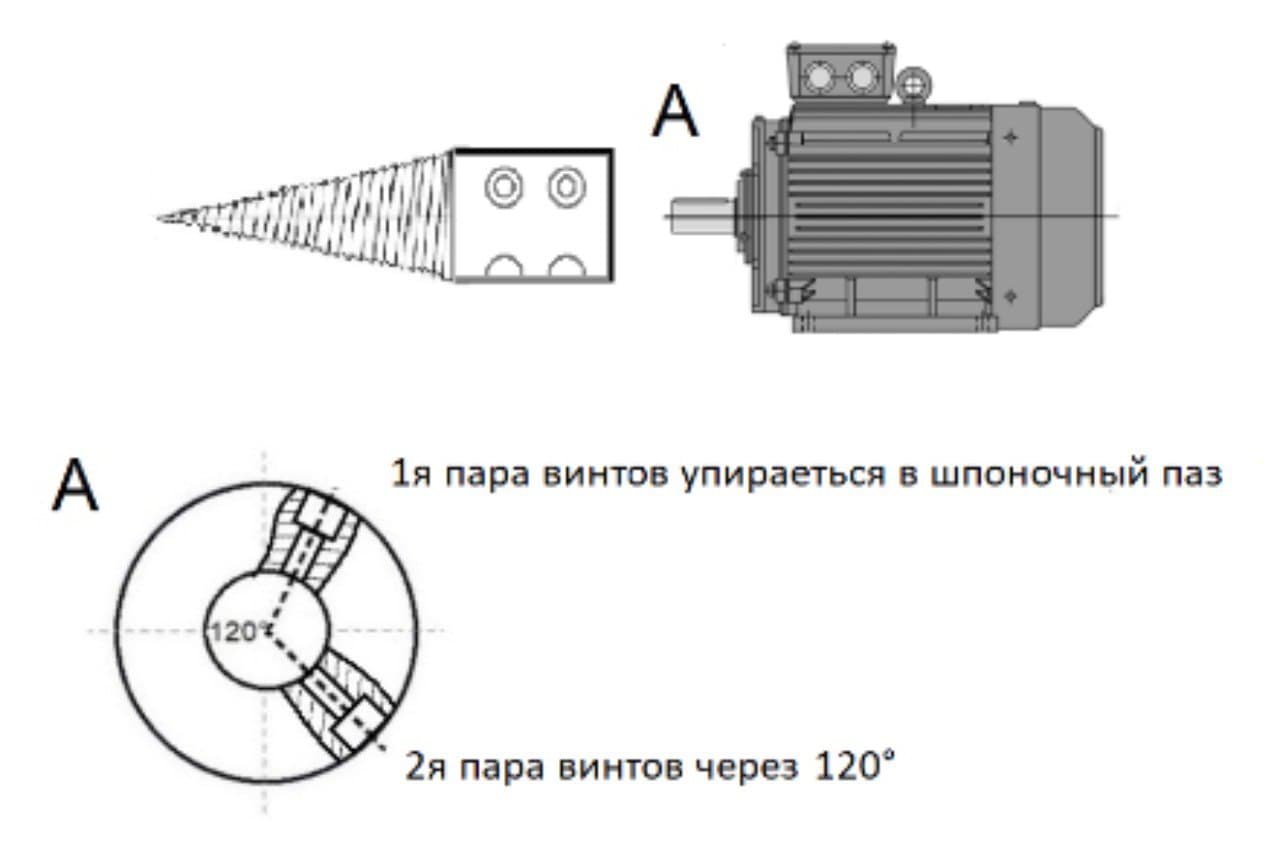

1. Винтовой конус монтируют сразу на двигатель это самый простой способ.

На любую ровную поверхность устанавливают и фиксируют двигатель, на вал двигателя крепится конус.

2. Через ременную передачу при которой ведомый (большой) шкив играет роль маховика.

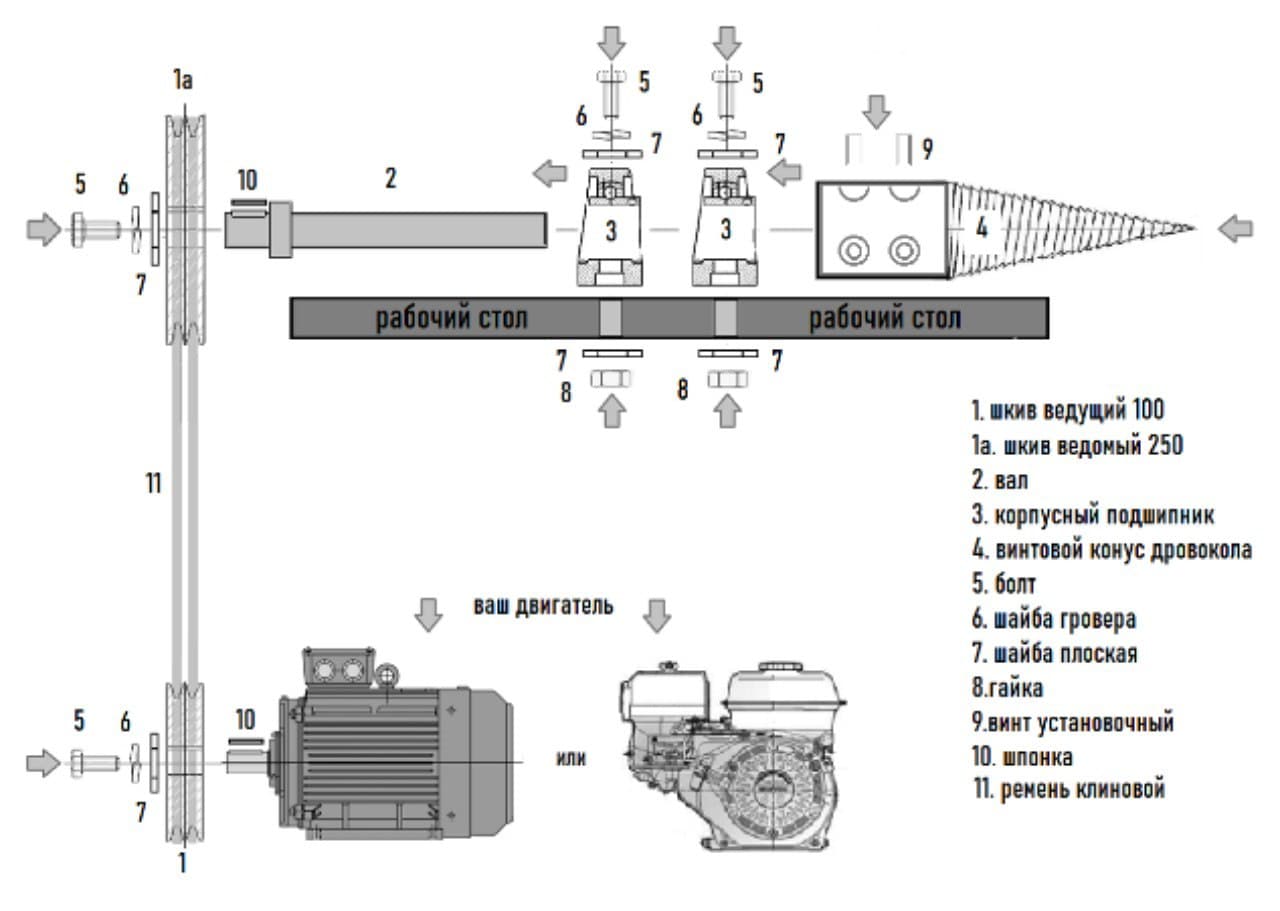

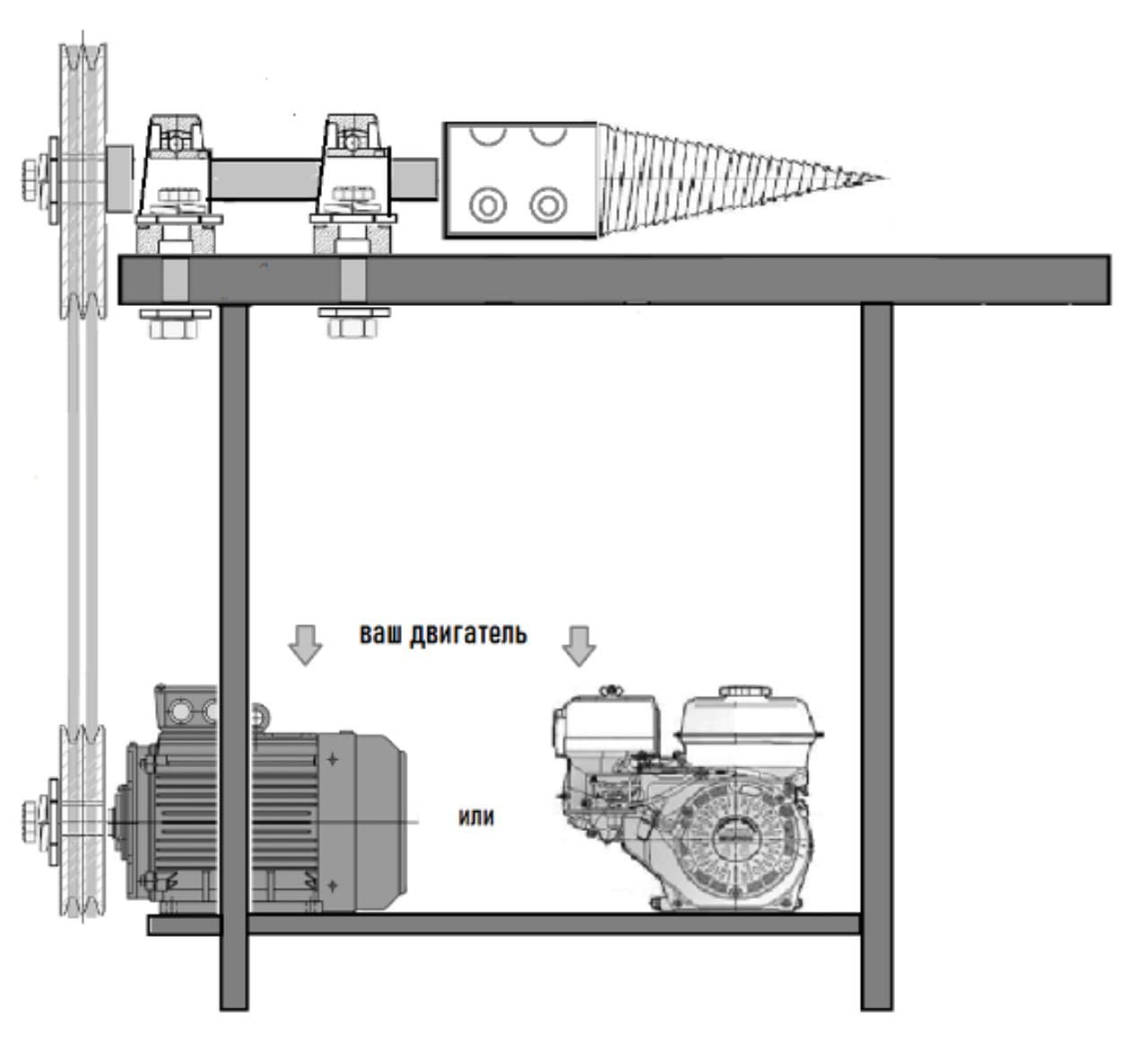

На рабочий металлический стол с двумя уровнями площадок (верхний и нижний) крепят:

На нижний - Электрический или ДВС двигатель с (малым)ведущим шкивом на валу.

На верхний - Подшипники в корпусе, вал, винтовой конус дровокола и (большой)ведомый шкив.

Ведущий и ведомый шкив соединяют ремнями.

3. Агрегация с (ВОМ)валом отбора мощности трактора.

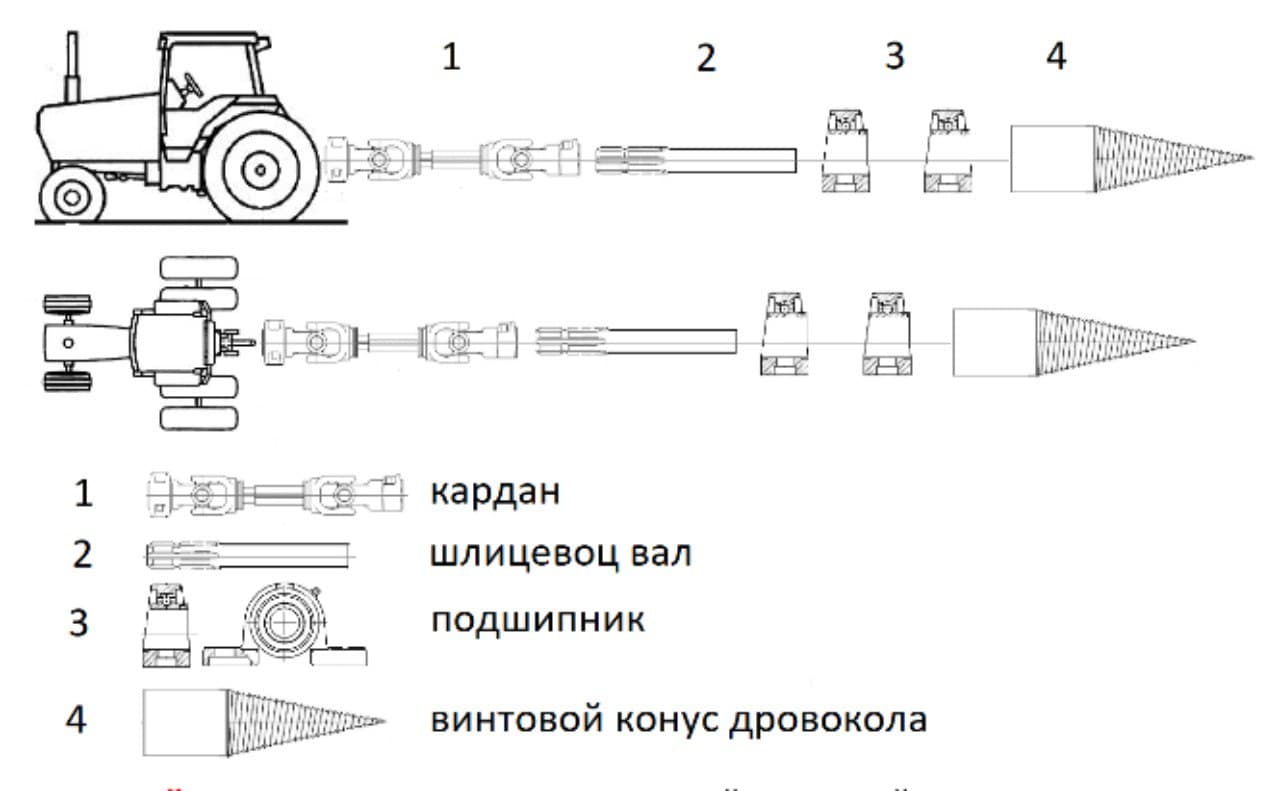

На рабочий металлический стол крепят: Подшипники в корпусе, шлицевой вал и конус винтового дровокола. Агрегация шлицевого вала и вала отбора мощности трактора осуществляется через кардан для навесного оборудования.

Полезный совет: во время раскола сучковатой или сырой древесины, возможен проворот полена под конус дровокола.

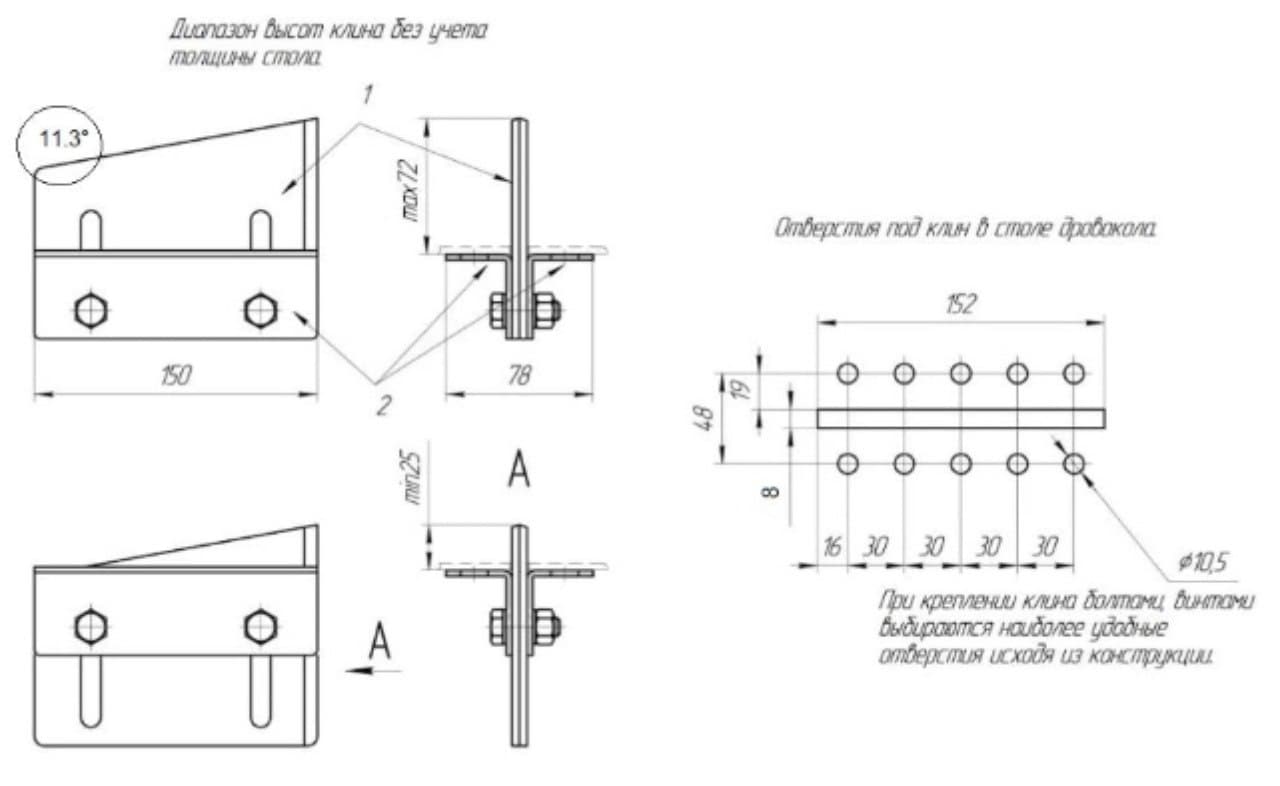

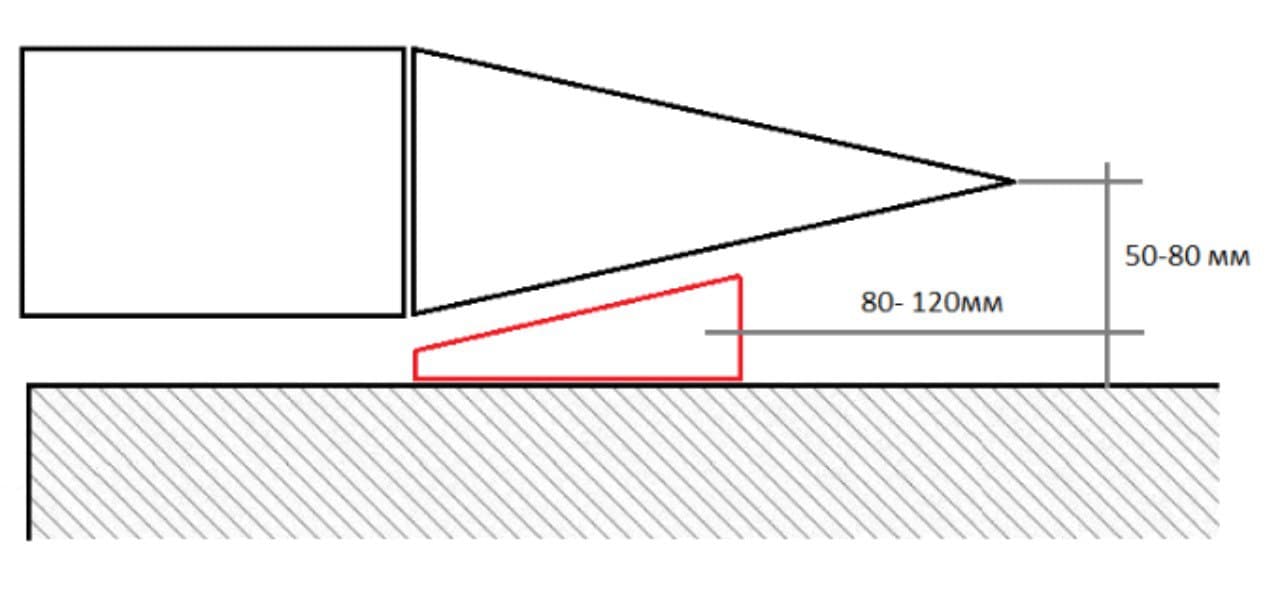

Для снижения нагрузки на вал и исключения проворота поленьев, рекомендуем установить под конус клин.

Настоятельно рекомендуем с 3х сторон собранного станка установить кнопки (грибки) аварийного выключения!

Техника безопасности:

Дровокол, как и любое техническое устройство, при несоблюдении мер безопасности, может причинить вред. Работая с конусным винтовым дровоколом, необходимо придерживаться всех мер безопасности.

• УБИРАЙ ВОЛОСЫ, ЗАСТЕГИВАЙ МАНЖЕТЫ, НЕ ДОПУСКАЙ РАСПУЩЕНОЙ ОДЕЖДЫ.

• БЕРЕГИ ГЛАЗА, НЕ РАБОТАЙ В ПЕРЧАТКАХ!
• не используйте винтовой дровокол, находясь в состоянии алкогольного и иного опьянения.
• не надевайте свободную одежду, которая может попасть между подвижными деталями электрического дровокола.
• позаботьтесь о средствах для защиты (очки, нескользящая подошва обуви, и пр).
• работа в перчатках не допускается!!! в крайнем случае рукавицы
• удостоверьтесь, что все соединения и разъединенные провода надежно изолированы.
• не используйте винтовой дровокол при повышенной влажности, а также не допускайте попадание влаги в его двигатель.
• эксплуатация дровокольного устройства без защиты карданной, цепной и ременной передач запрещается!
• работа без предохранительного упора под конусом приведет к поломке вала конуса

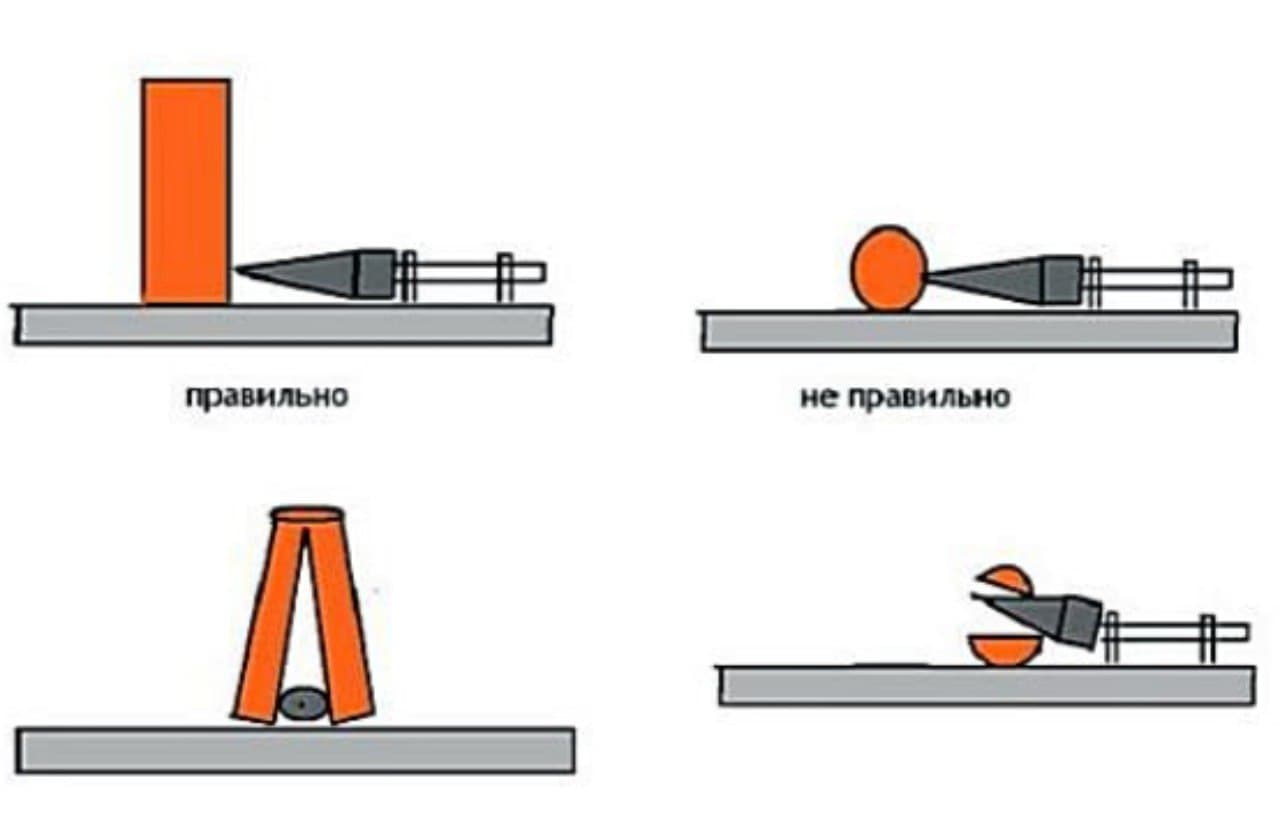

Расположение чурки при колке на поленья

Внимание! Все комплектующие включая сам конус винтового дровокола не подлежат обязательной сертификации на территории РФ. Данное руководство носит ознакомительный характер и не является чёткой инструкцией. Компания oDrova.ru не несёт ответственности если пользователь причинил себе или окружающим вред при работе с конусным дровоколом, так как эта и подобная информация по сборке винтовых конусных дровоколов находится в открытом доступе и в сети интернет. Пользователь сам на свой страх и риск решает, воспользоваться данным руководством или нет
