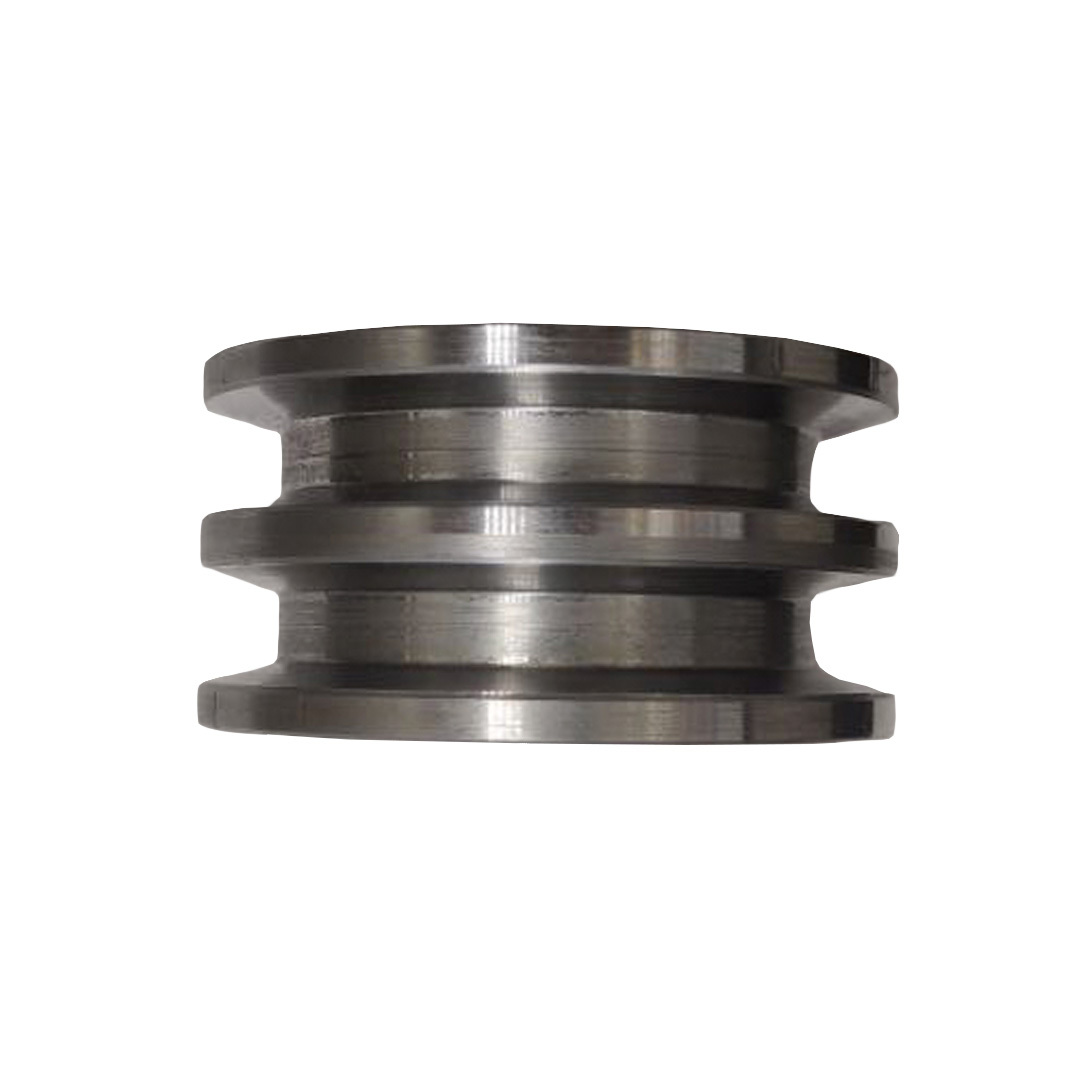

Ведущий шкив · Ø 100 мм · профиль Б
Малый шкив профиля Б — под более мощный ремень

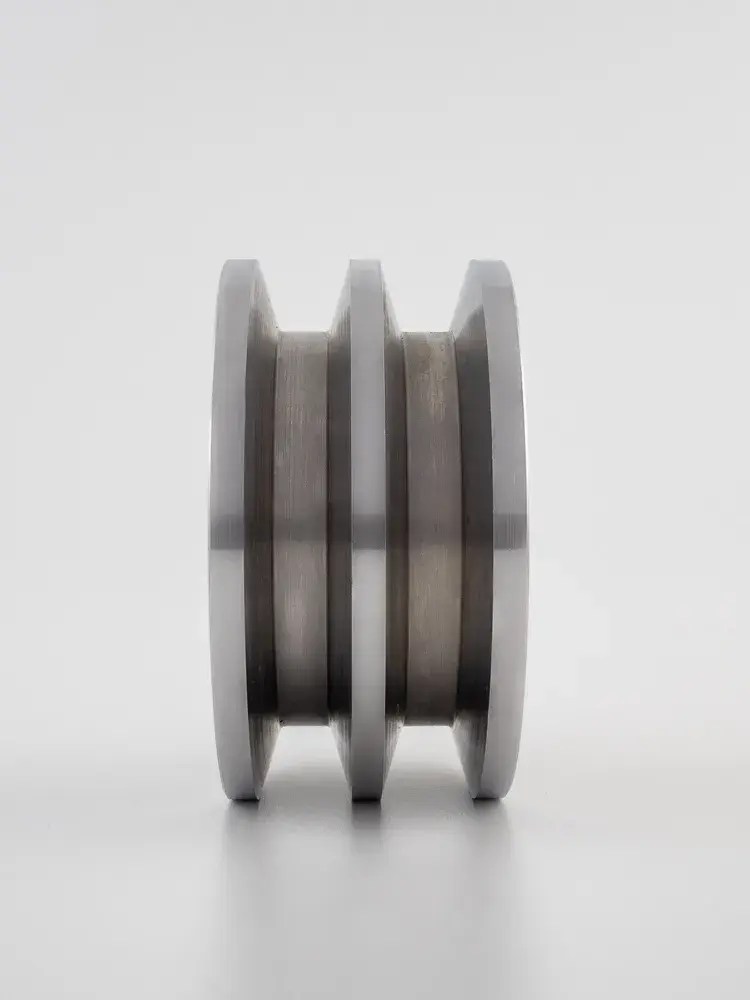

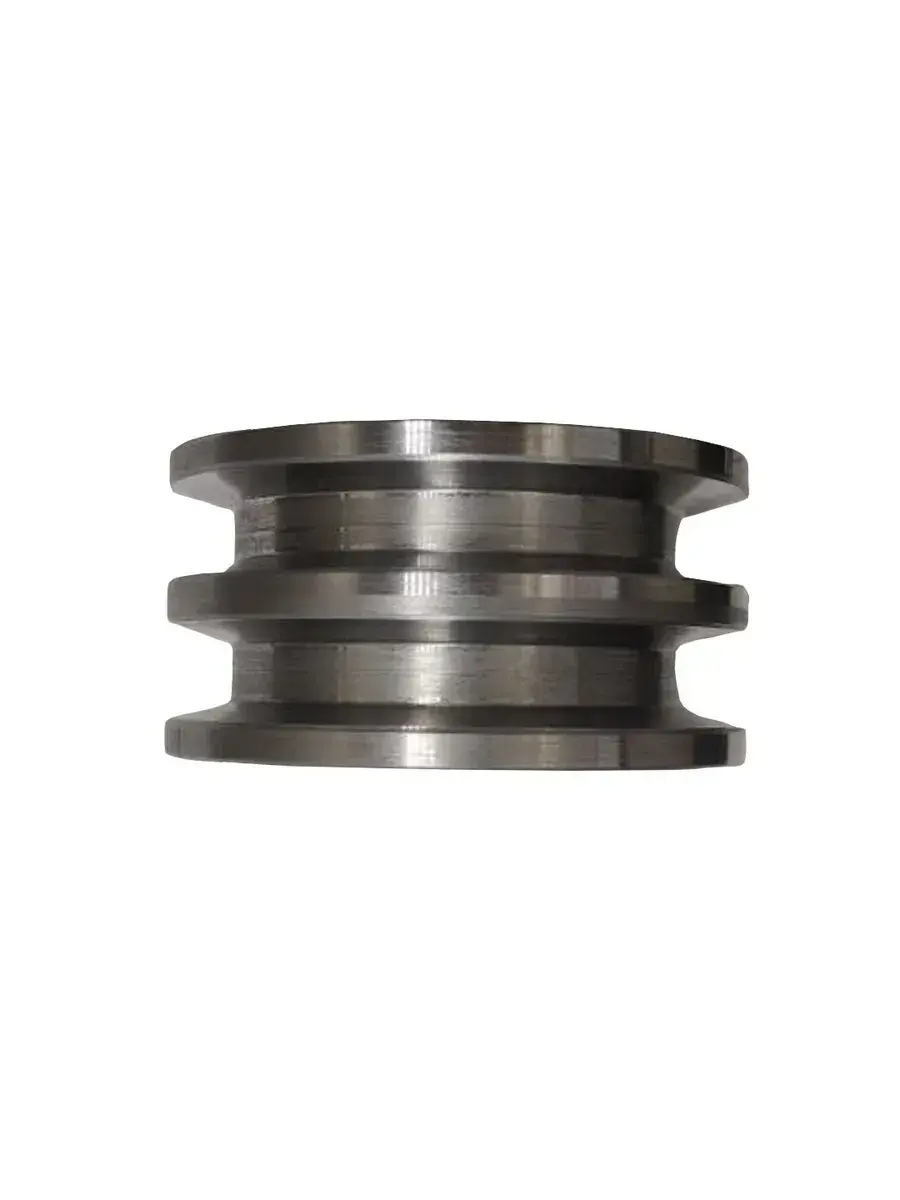

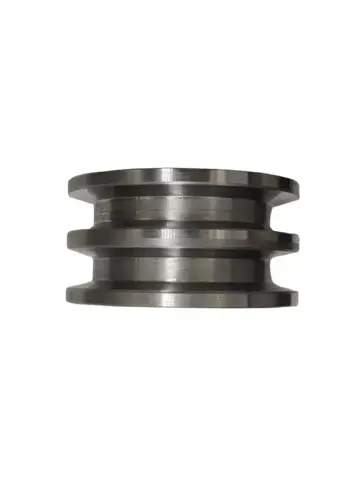

Ведущий шкив из стали Ст3, который садится на вал двигателя. Работает в паре с большим маховиком 240 мм профиля Б: такая пара понижает обороты в 2,4 раза и во столько же раз поднимает момент на конусе. Два ручья под ремни профиля Б.
Профиль Б — более крупный ремень. Шире и толще ремня профиля А, передаёт больше мощности и меньше вытягивается под нагрузкой. Берите эту версию, если ремни профиля Б уже есть или если передача работает на пределе. Иначе подойдёт
версия профиля А — она легче и дешевле.

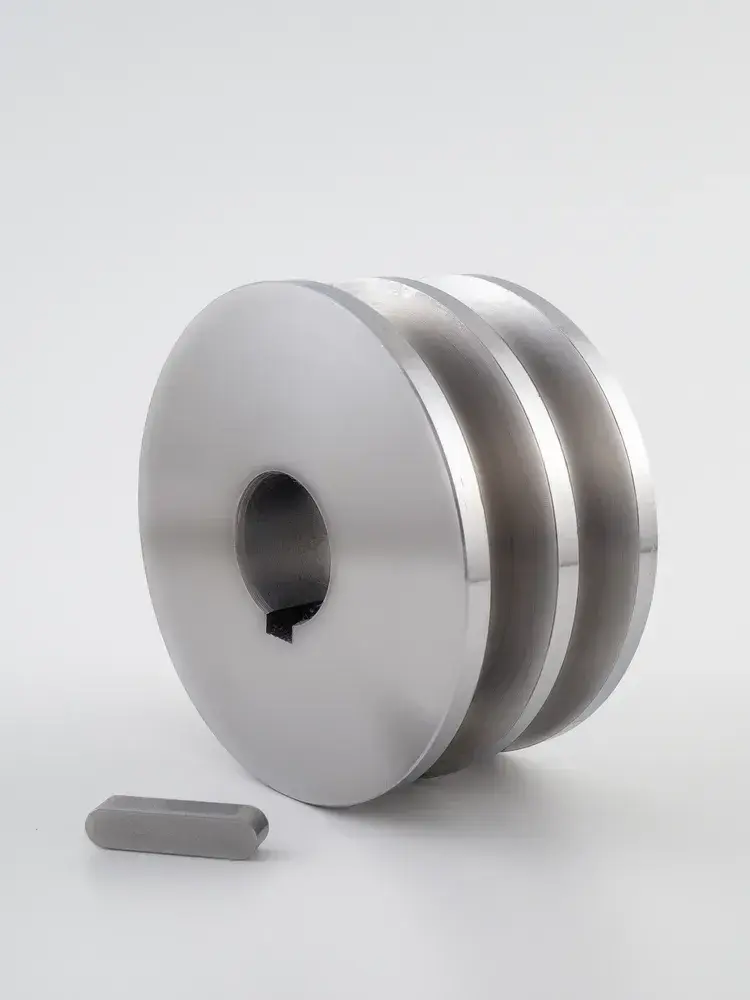

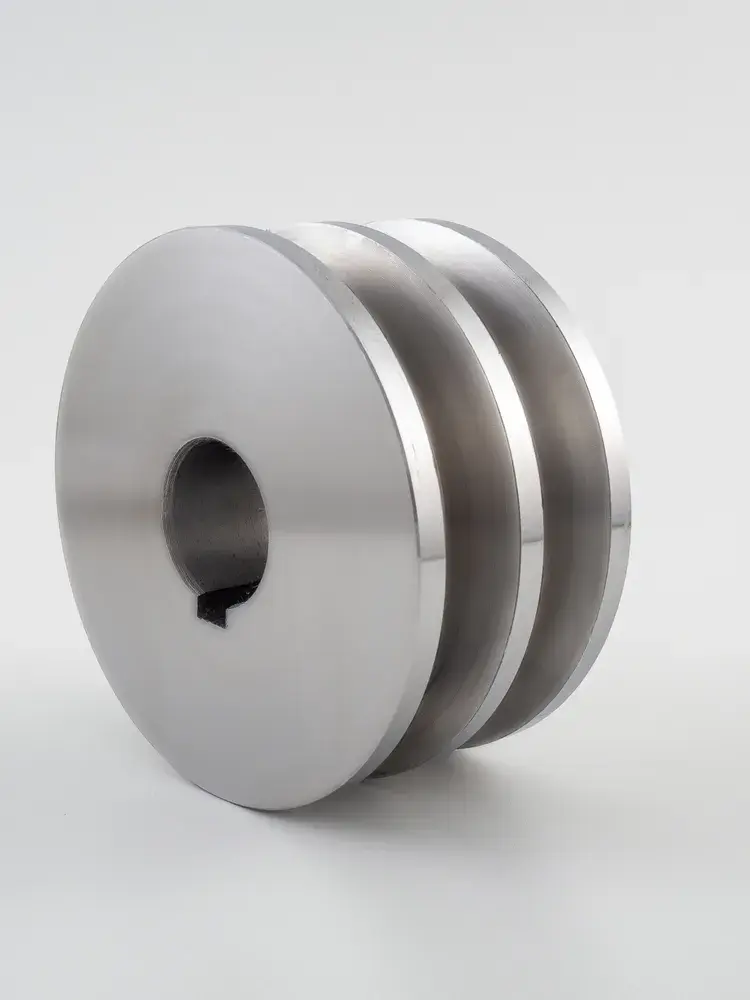

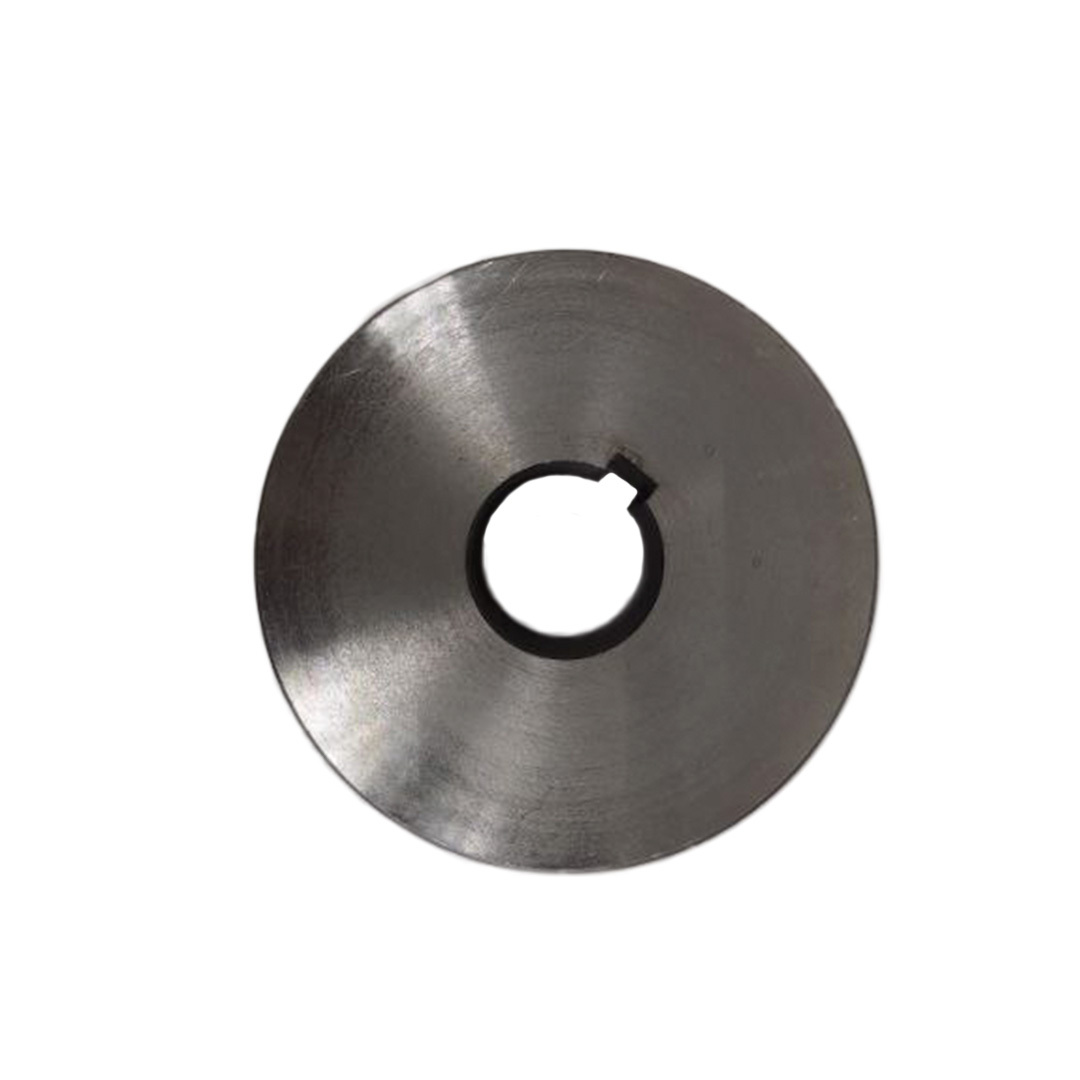

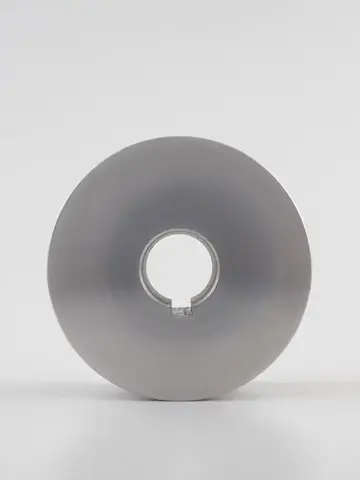

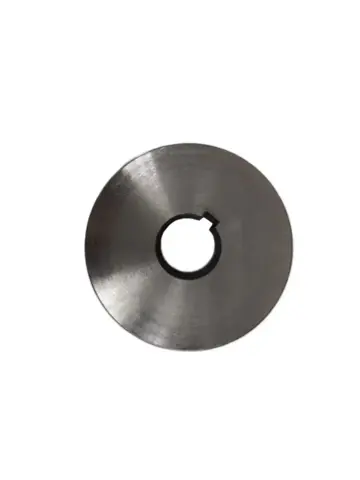

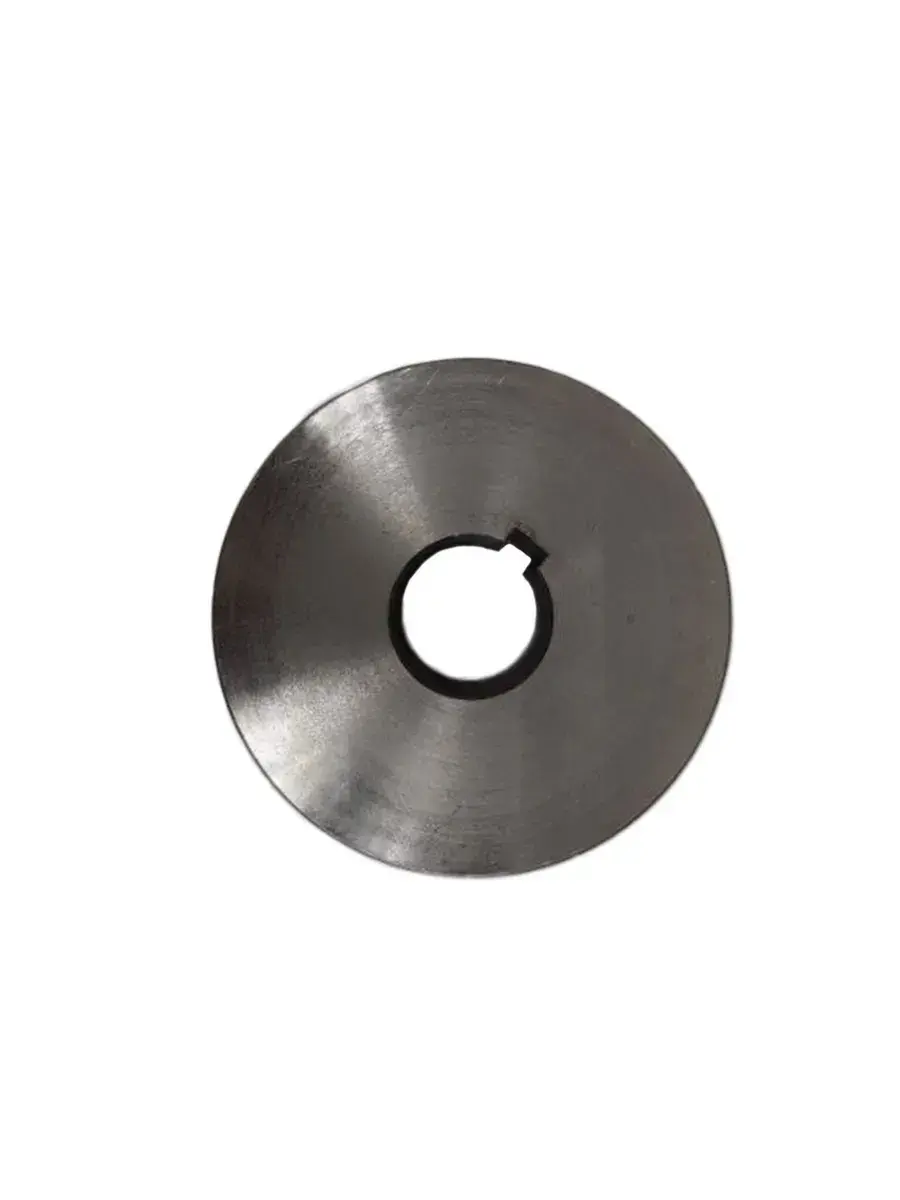

Посадочное отверстие выбираете сами — от 19 до 38 мм. Шпоночный паз изготавливается по диаметру посадочного, подгонять ничего не придётся.
Шкив без ступицы. Посадка на вал идёт по ширине обода — 50 мм. Если нужна длинная посадка через выступающую ступицу, такое исполнение есть у
версии профиля А.
Какое посадочное выбрать
Померьте вал двигателя штангенциркулем. Для распространённых мотоблоков размеры такие:
| Мотоблок |
Вал |
| Нева МБ-2 |
19 · 20 · 25 мм |
| Салют МБ-2 |
19 · 20 мм |
| Крот МБ-2 |
19 · 20 мм |
| Кадви МБ-1 |
25 мм |
Размеры даны для справки — на разных партиях мотоблоков вал может отличаться. Померьте свой перед заказом.
Что нужно докупить
- Большой ведомый шкив на вал дровокола — маховик 240 мм профиля Б. Он же работает накопителем энергии и проталкивает конус через сучок.
- Два ремня профиля Б — по числу ручьёв. Длина зависит от межцентрового расстояния между валами.
Профиль должен совпадать у всей передачи. Оба шкива и ремни — профиля Б. Ремень профиля А в этот ручей провалится и будет проскальзывать.
Не хотите подбирать по частям?
В комплекте «УНИВЕРСАЛ» маховик, ремни, вал, подшипники и конус уже подобраны друг под друга — докупить нужно только этот шкив под ваш мотор. А в комплекте №1 есть и он, и станина.
