Подшипник UCP 207

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

Почта РоссииВ любой населённый пункт

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Общее

ТипUCP 207

ИсполнениеШариковый радиальный, корпус на лапах

Материал корпусаЧугун

Вставной подшипникUC 207

СмазкаПресс-маслёнка на корпусе

Вес1,58 кг

Посадка на вал

Внутренний диаметр35 мм ¹

Ширина внутреннего кольца42,9 мм

Фиксация на валуДва установочных винта

СамоустановкаСферическая поверхность

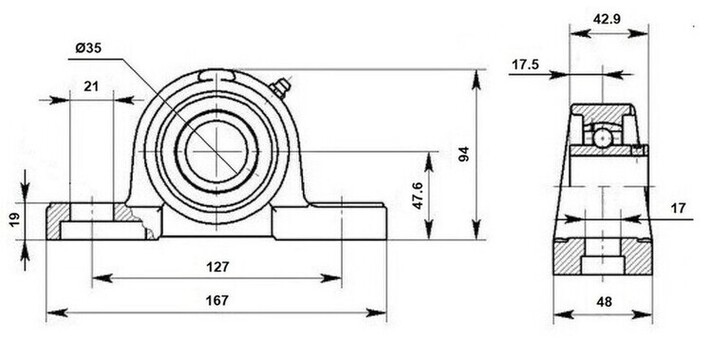

Габариты корпуса

Длина корпуса167 мм

Высота корпуса94 мм

Высота оси47,6 мм

Толщина42,9 мм

Крепление

Расстояние по осям отверстий127 мм

Диаметр отверстий17 мм

Крепёжный болтМ16

Нагрузка

Грузоподъёмность статическая14,63 кН ²

Грузоподъёмность динамическая24,42 кН ²

¹ Под вал Ø 35 мм. Для вала Ø 30 мм нужен UCP 206.
² В полтора раза выше, чем у UCP 206 (10,04 и 14,97 кН) — запас на ударные нагрузки от винтового конуса.

Ставится парой. Для сборки нужны два узла: они держат вал по краям, между ними работает конус. В мини-комплекте 100 и тракторных комплектах они уже входят в поставку.

Смазка через тавотницу. Обновляйте смазку шприцем через пресс-маслёнку на корпусе — это главное, что продлевает срок службы узла.

Комплектующие · вал Ø 35 мм · усиленный

Подшипник UCP 207 — для усиленного вала и тяжёлых нагрузок

Шариковый радиальный подшипниковый узел в чугунном корпусе на лапах под вал Ø 35 мм. Ставится парой: два узла держат вал по краям, между ними работает конус. Идёт в мини-комплект 100 и в комплекты на ВОМ трактора.

Проверьте диаметр вала. UCP 207 — под вал 35 мм. Если у вас вал Ø 30 мм, нужен UCP 206.

Чем отличается от UCP 206

Выше грузоподъёмность в полтора раза. Динамическая 24,42 кН против 14,97 у 206-го, статическая 14,63 против 10,04. Это запас на ударные нагрузки, которые даёт винтовой конус на сучковатом полене.

Крупнее корпус и крепёж. Болты М16 вместо М14, корпус выше и длиннее. Ставится на вал 35 мм — тот, что идёт в усиленных сборках и в тракторных комплектах, где момент выше всего.

Конструкция

Самоустанавливающийся. Сферическая поверхность корпуса позволяет узлу подстроиться по углу — небольшой перекос при сборке не приведёт к перегреву и разбитым посадкам.
Чугунный корпус на лапах. Крепится болтами М16 к столу или станине, параллельно валу.
Пресс-маслёнка сверху. Смазка обновляется шприцем без разборки узла.
Фиксация на валу двумя винтами. Широкое внутреннее кольцо садится на вал и стопорится установочными винтами.

Как ставится

Два узла крепятся к столу болтами М16 (отверстия в лапах Ø 17 мм, межцентровое расстояние 127 мм). Вал заводится в оба узла, конус садится на выступающий конец.

Перед пуском проверьте, что узлы стоят соосно и вал вращается от руки без заеданий.

Смазывайте через тавотницу. Регулярная смазка через пресс-маслёнку — главное, что продлевает жизнь узлу. Пункт из руководства, о котором чаще всего забывают.

Что ещё понадобится для сборки

Конус, вал, шкивы и ремни. Готовые наборы, где всё подобрано друг к другу, — в разделе комплекты для сборки. И обязательно клин-ограничитель: без него древесина затягивается в зазор между конусом и столом, и нагрузка идёт на вал и подшипники.

Не уверены в диаметре вала?

Позвоните — подскажем типоразмер под вашу сборку. Оплата после осмотра посылки.
