Подшипник UCP 206

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Выбрать

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

ТК КИТТерминалы по всей России

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Общее

ТипUCP 206

ИсполнениеШариковый радиальный, корпус на лапах

Материал корпусаЧугун

Вставной подшипникUC 206

СмазкаПресс-маслёнка на корпусе

Вес1,3 кг

Посадка на вал

Внутренний диаметр30 мм ¹

Ширина внутреннего кольца38,1 мм

Фиксация на валуДва установочных винта

СамоустановкаСферическая поверхность Ø 62 мм

Габариты корпуса

Длина корпуса160 мм

Высота корпуса83 мм

Высота оси42 мм

Толщина38,1 мм

Крепление

Расстояние по осям отверстий121 мм

Диаметр отверстий16 мм

Крепёжный болтМ14

Нагрузка

Грузоподъёмность статическая10,04 кН

Грузоподъёмность динамическая14,97 кН

¹ Под вал Ø 30 мм. Для усиленного вала Ø 35 мм нужен UCP 207.

Ставится парой. Для сборки дровокола нужны два узла: они держат вал по краям, между ними работает конус. В мини-комплекте 75 и «УНИВЕРСАЛЕ» они уже входят в поставку.

Смазка через тавотницу. Обновляйте смазку шприцем через пресс-маслёнку на корпусе — это главное, что продлевает срок службы узла.

Комплектующие · вал Ø 30 мм · 1,3 кг

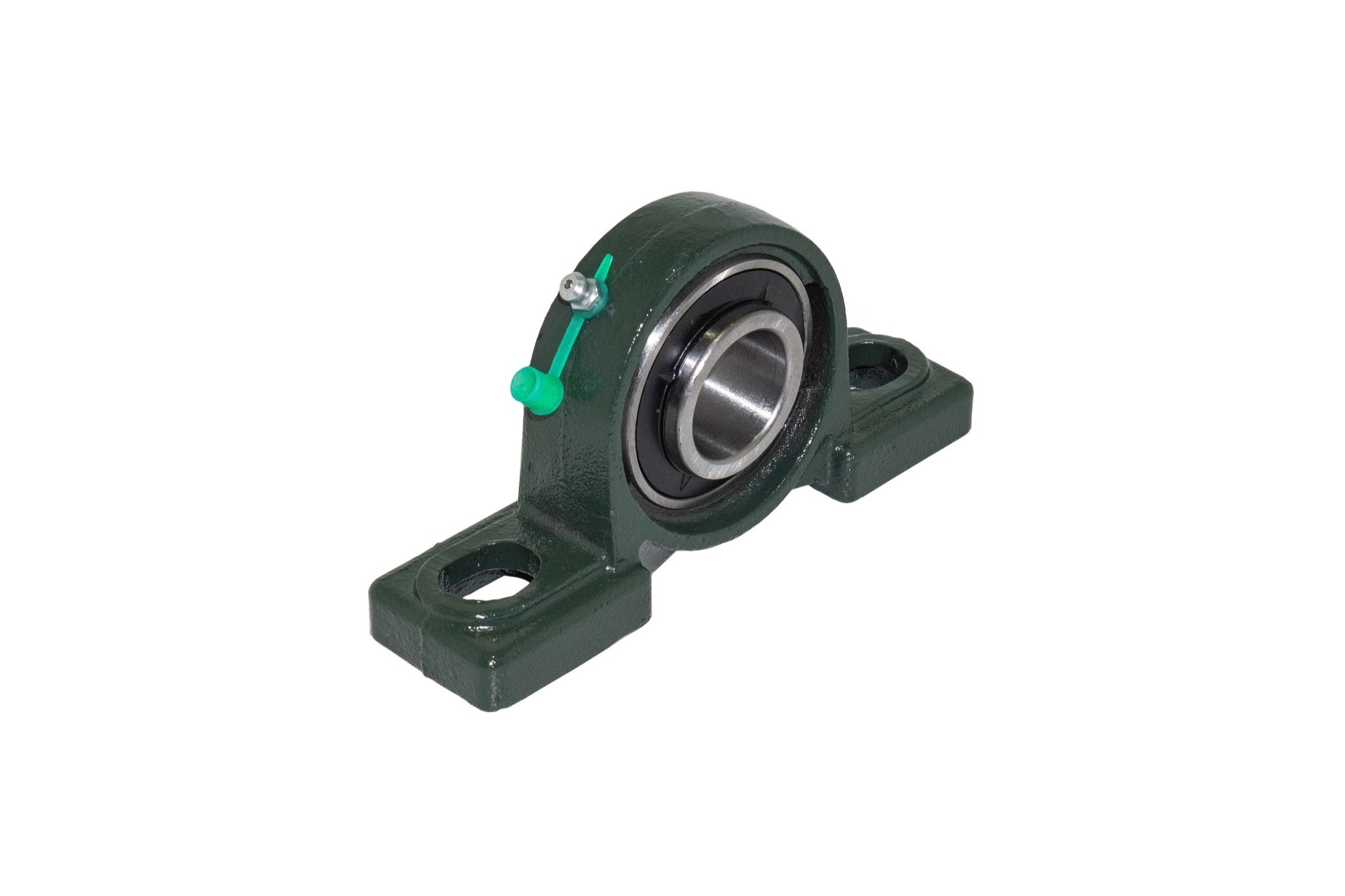

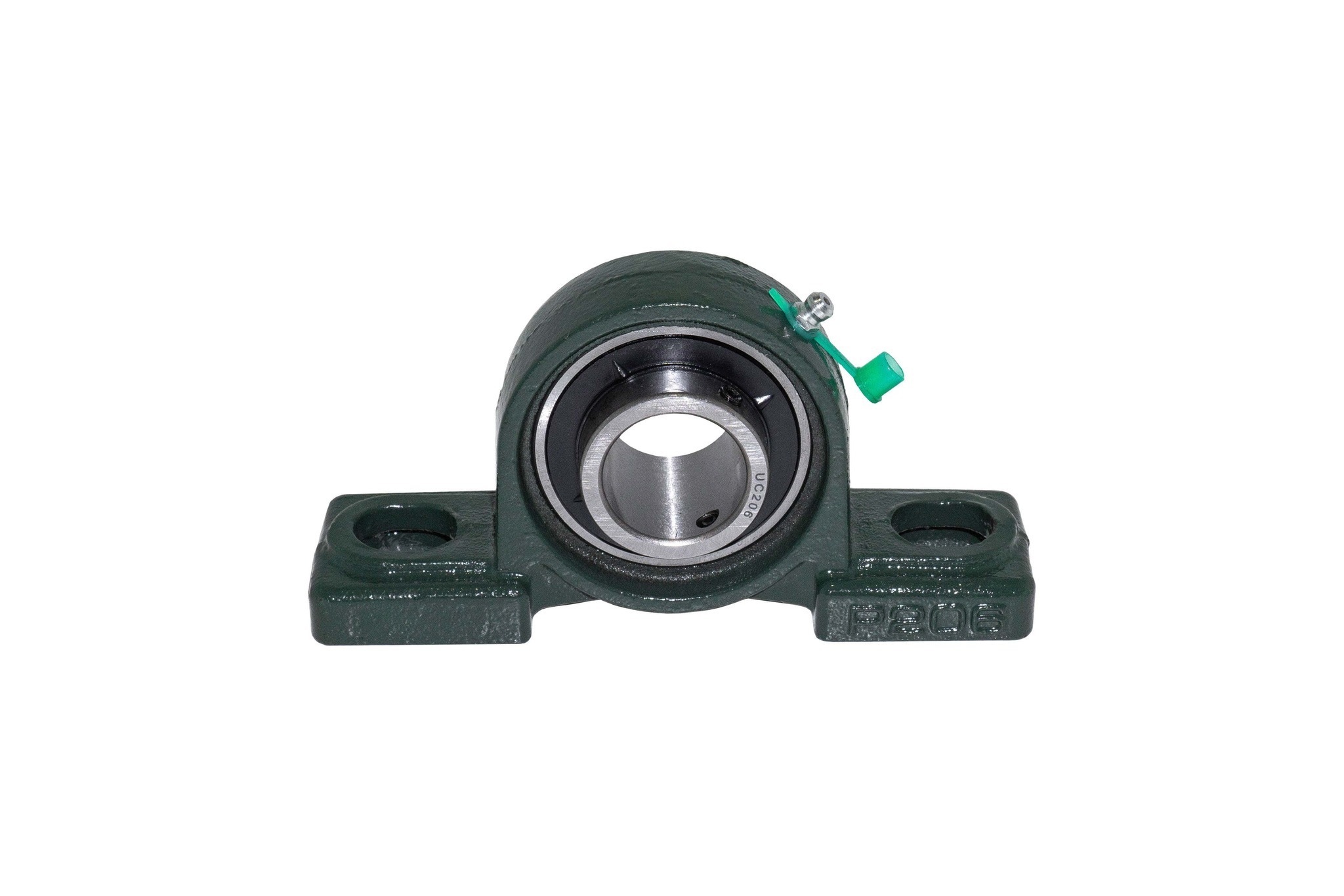

Подшипник UCP 206 — рабочая пара для вала дровокола

Шариковый радиальный подшипниковый узел в чугунном корпусе на лапах. Ставится парой на вал Ø 30 мм: два узла держат вал по краям, между ними работает конус. Именно этот типоразмер идёт в наших мини-комплектах 75 и комплекте «УНИВЕРСАЛ».

Проверьте диаметр вала. UCP 206 — под вал 30 мм. Если у вас усиленный вал Ø 35 мм, нужен UCP 207.

Почему именно такой узел

Самоустанавливающийся. Сферическая поверхность корпуса даёт узлу подстроиться по углу — небольшой перекос при сборке не приведёт к перегреву и разбитым посадкам. Для самодельной рамы это важно.
Чугунный корпус на лапах. Крепится болтами к столу или станине, к поверхности параллельно валу. Прочно и недорого.
Пресс-маслёнка сверху. Смазка обновляется без разборки узла — шприцем через ниппель.
Фиксация на валу двумя винтами. Широкое внутреннее кольцо садится на вал и стопорится установочными винтами.

Как ставится

Два узла крепятся к столу болтами М14 (отверстия в лапах Ø 16 мм, межцентровое расстояние 121 мм). Вал заводится в оба узла, конус садится на выступающий конец, шкив — на противоположный.

Перед пуском проверьте, что оба узла стоят соосно и вал вращается от руки без заеданий.

Смазывайте через тавотницу. Регулярная смазка через пресс-маслёнку — главное, что продлевает жизнь узлу. Пункт из руководства по эксплуатации, о котором чаще всего забывают.

Что ещё понадобится для сборки

Конус, вал, шкивы и ремни. Готовые наборы, где всё уже подобрано друг к другу, — в разделе комплекты для сборки. И обязательно клин-ограничитель: без него древесина затягивается в зазор между конусом и столом, и нагрузка идёт на вал и подшипники.

Не уверены в диаметре вала?

Позвоните — подскажем типоразмер под вашу сборку. Оплата после осмотра посылки.
