Мини комплект винтового дровокола под шкив (75 мм/Левая)

Мини комплект винтового дровокола под шкив (75 мм/Левая)

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Состав комплекта

Конус винтового дровокола 75 L 300 1.0 × 4190 руб

Подшипник UCP 206 2.0 × 1473 руб

Вал 30 мм (Винтового дровокола) 1.0 × 1947 руб

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

Почта РоссииВ любой населённый пункт

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Состав комплекта

Винтовой конус 751 шт. ¹

Вал Ø 30 мм, посадочное под шкив Ø 30 мм1 шт. ¹

Подшипник UCP 2062 шт.

Крепёж: болт М10, шайба плоская, гровер, шпонка 7×8комплект

Вес комплектаот 8,9 кг

ПроизводительoDrova.ru

Требования к приводу

Электродвигатель 220 / 380 Вот 2,2 кВт ²

Двигатель ДВСот 6 л/с

Обороты на выходе собранного станка500–1000 об/мин

¹ По желанию комплектуем усиленным валом — уточните при заказе. Версия с конусом 100 — отдельный товар: мини-комплект 100.
² Обороты не критичны — важна мощность: чем мощнее двигатель, тем увереннее идёт колка.

Мощности должно хватать с запасом. На слабом двигателе станок просто не будет колоть: конус встанет в первом же сучковатом полене. Если мотор на пределе — поставьте ремённую передачу с понижением: она снизит обороты и во столько же раз поднимет момент на конусе. Ведомый шкив-маховик в комплект не входит — а малый шкив подбирается отдельно под ваш двигатель.

Совет от производителя. При колке сырой и сучковатой древесины полено иногда проворачивается под конусом. Чтобы снять нагрузку с вала и остановить проворот, установите клин-ограничитель.

Комплект для сборки · конус 75 · 8,9 кг

Мини-комплект 75 — ядро дровокола, остальное соберёте сами

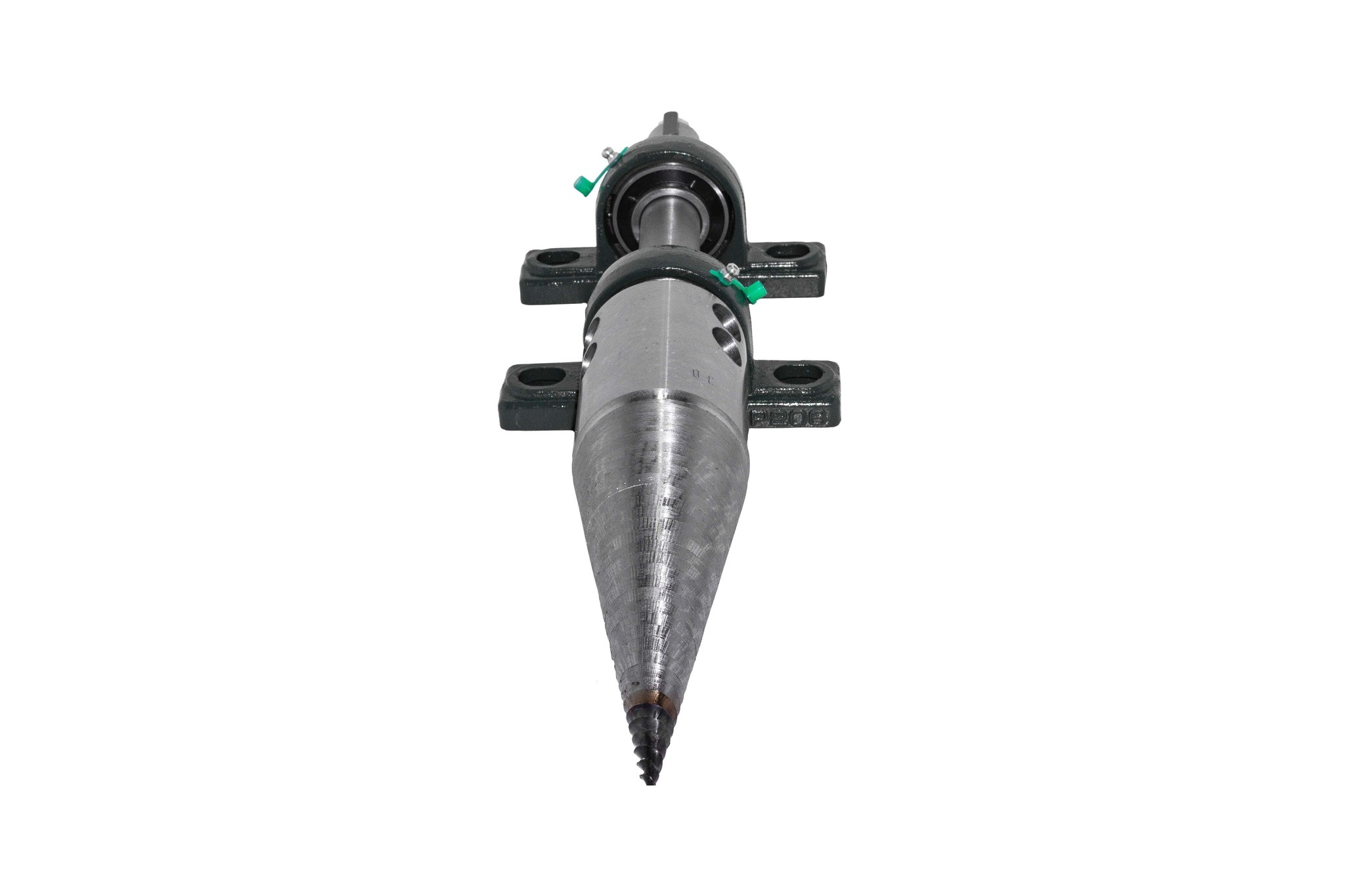

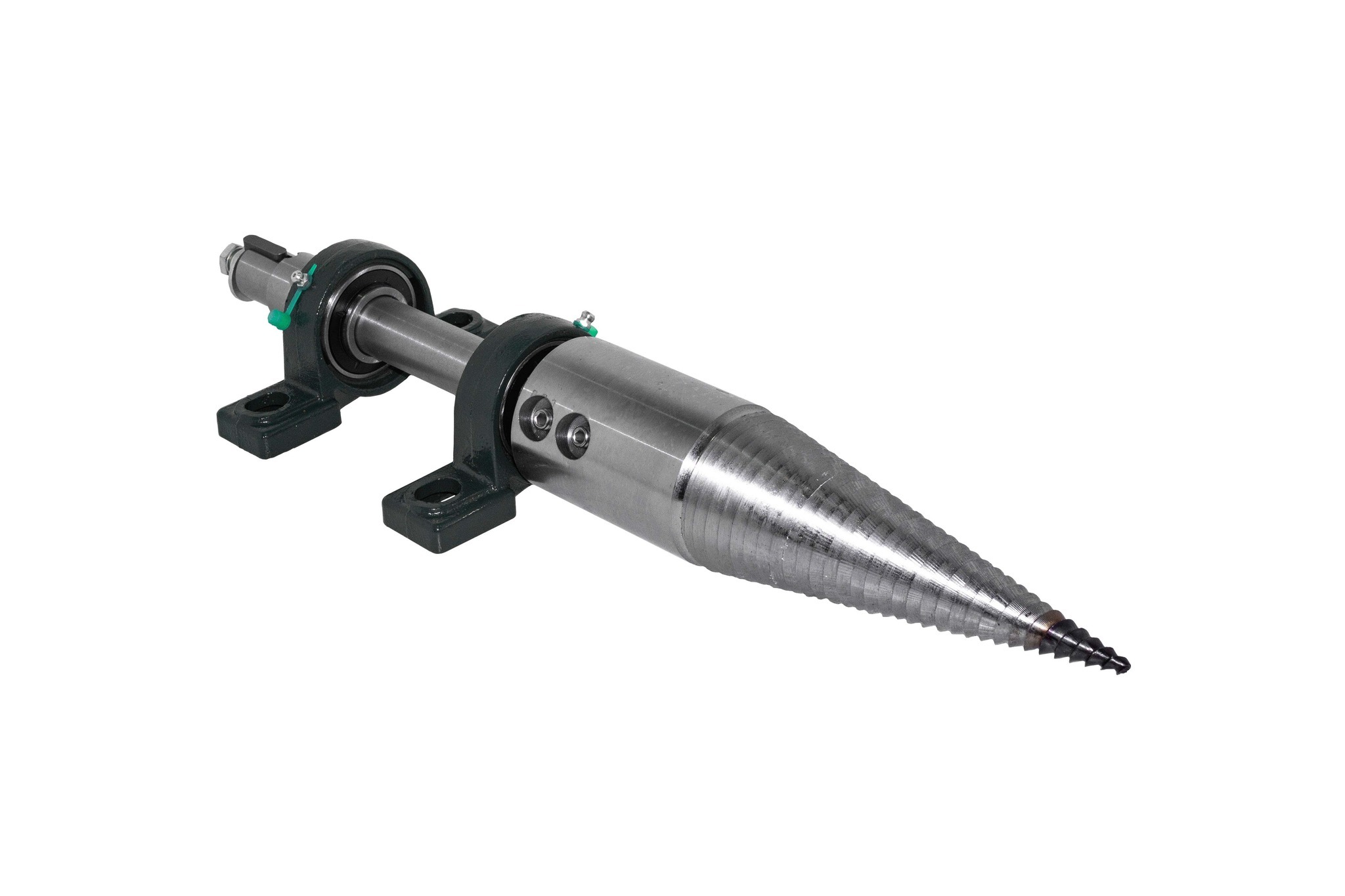

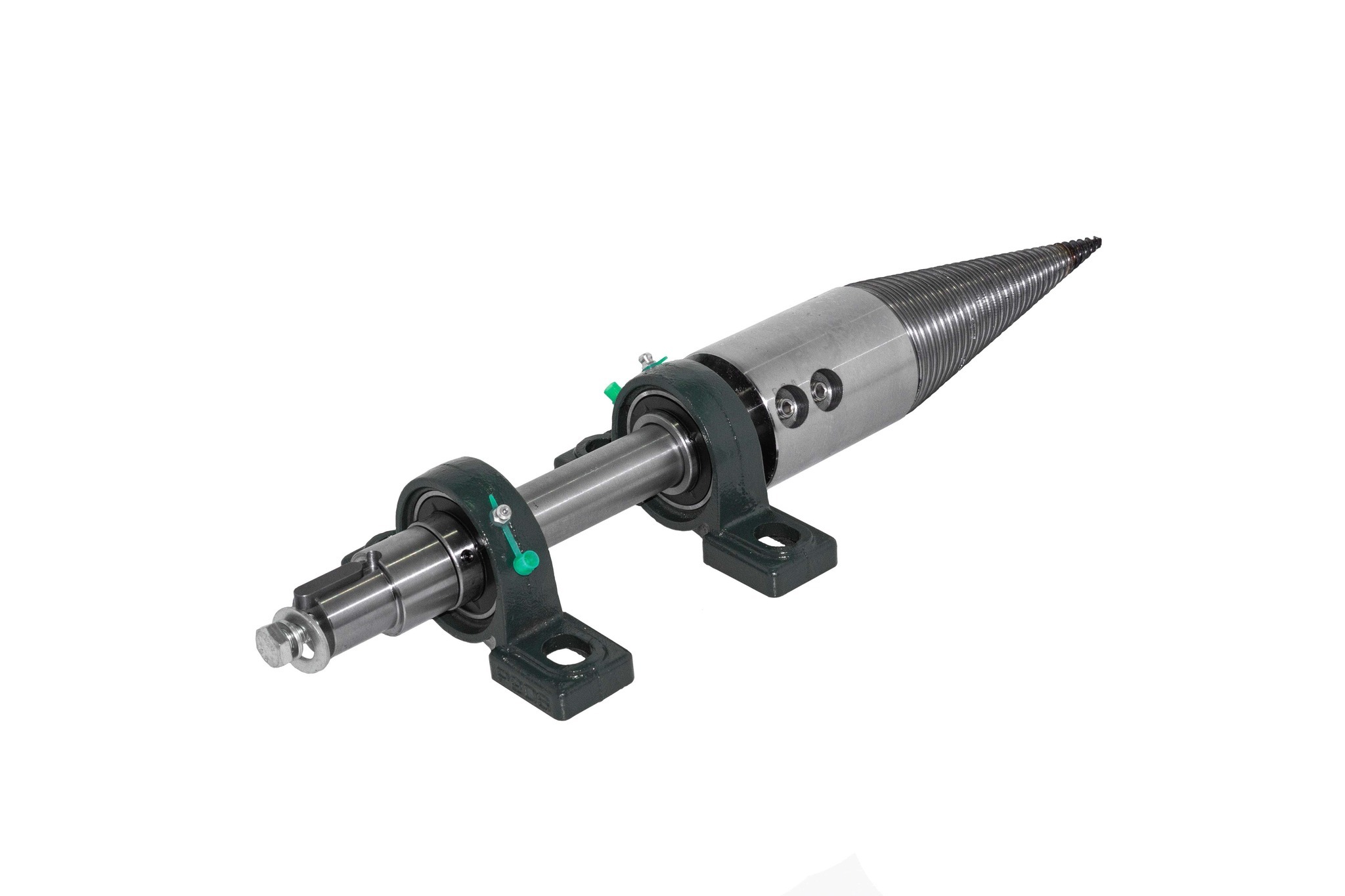

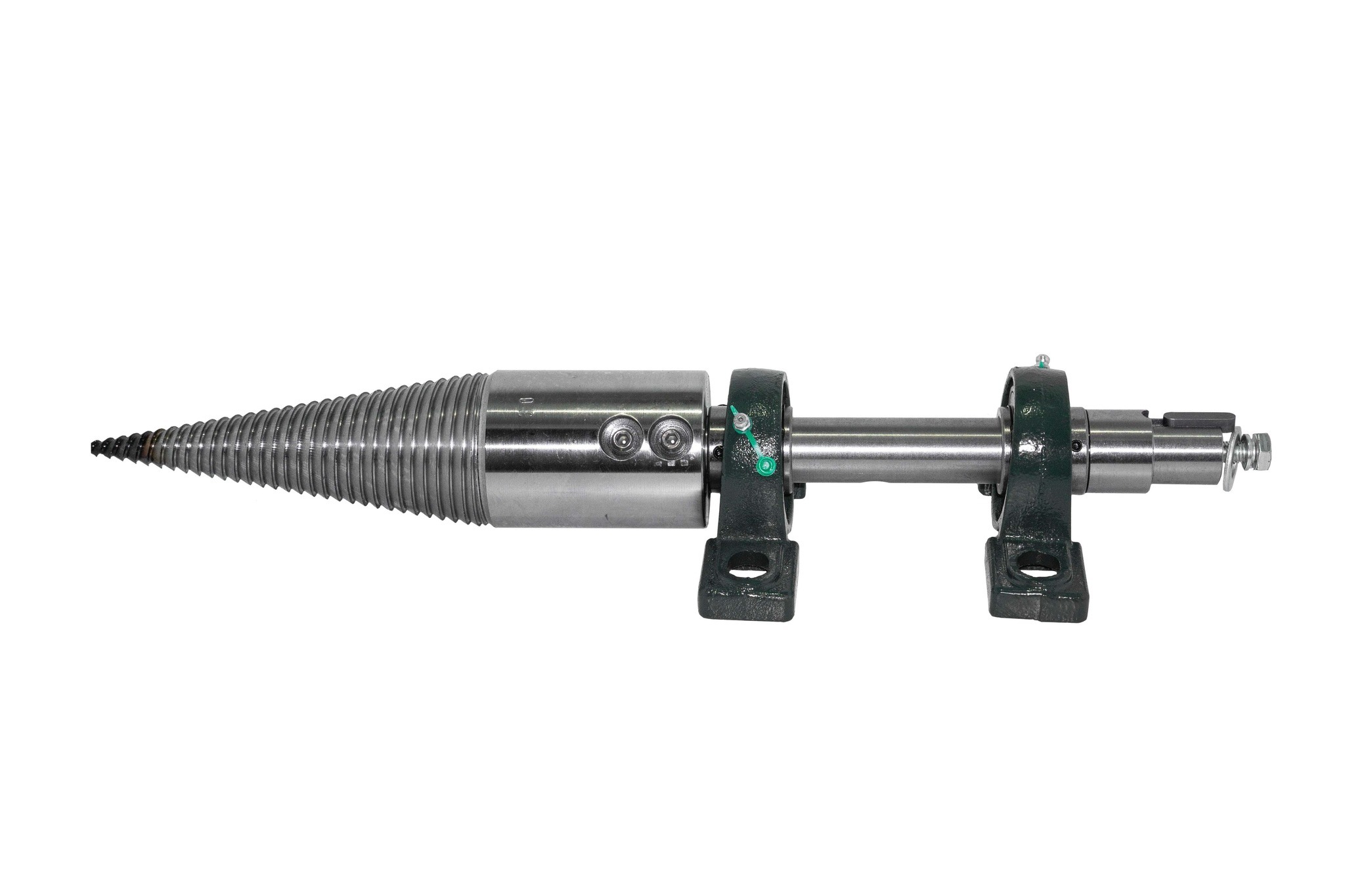

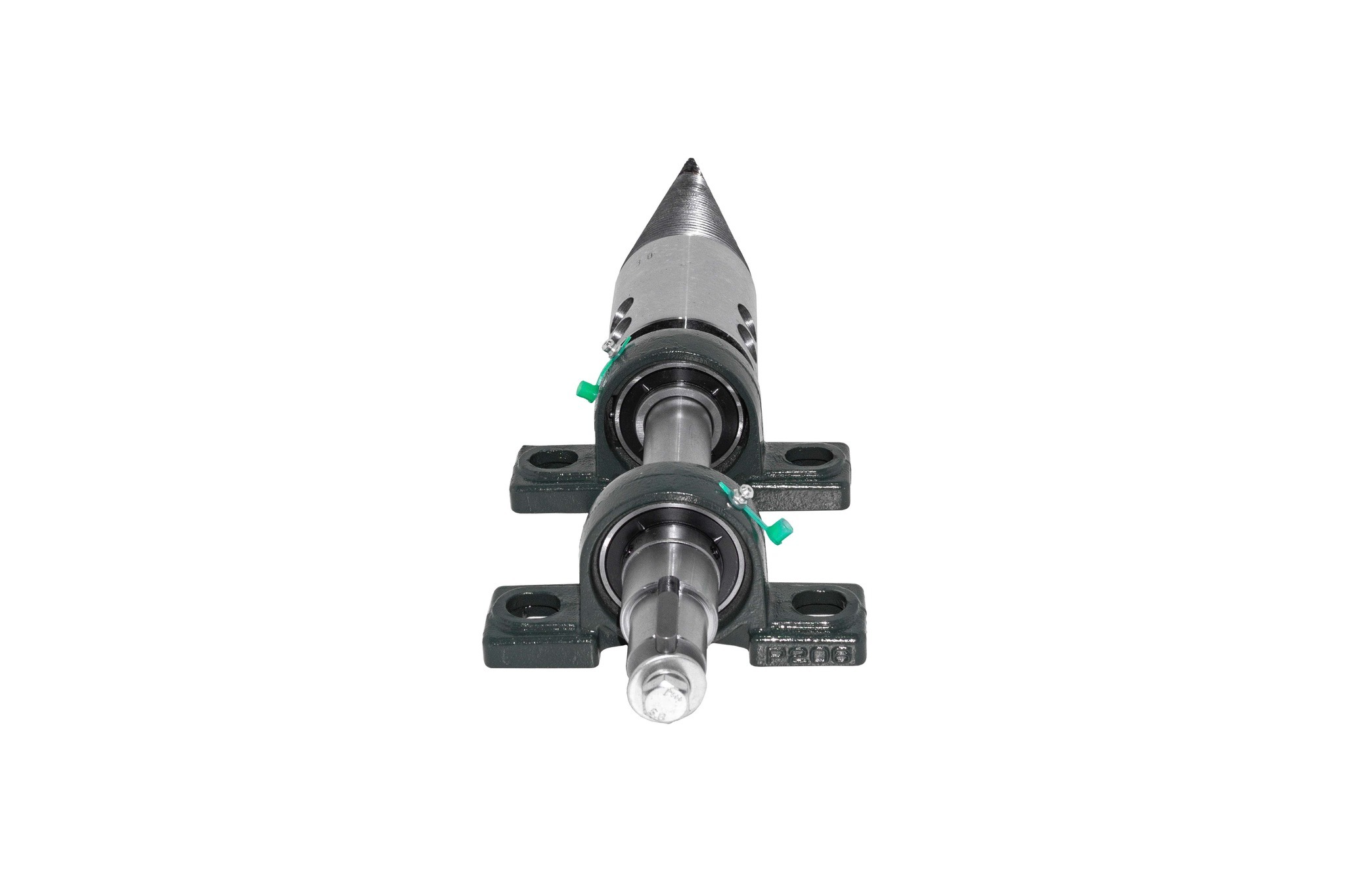

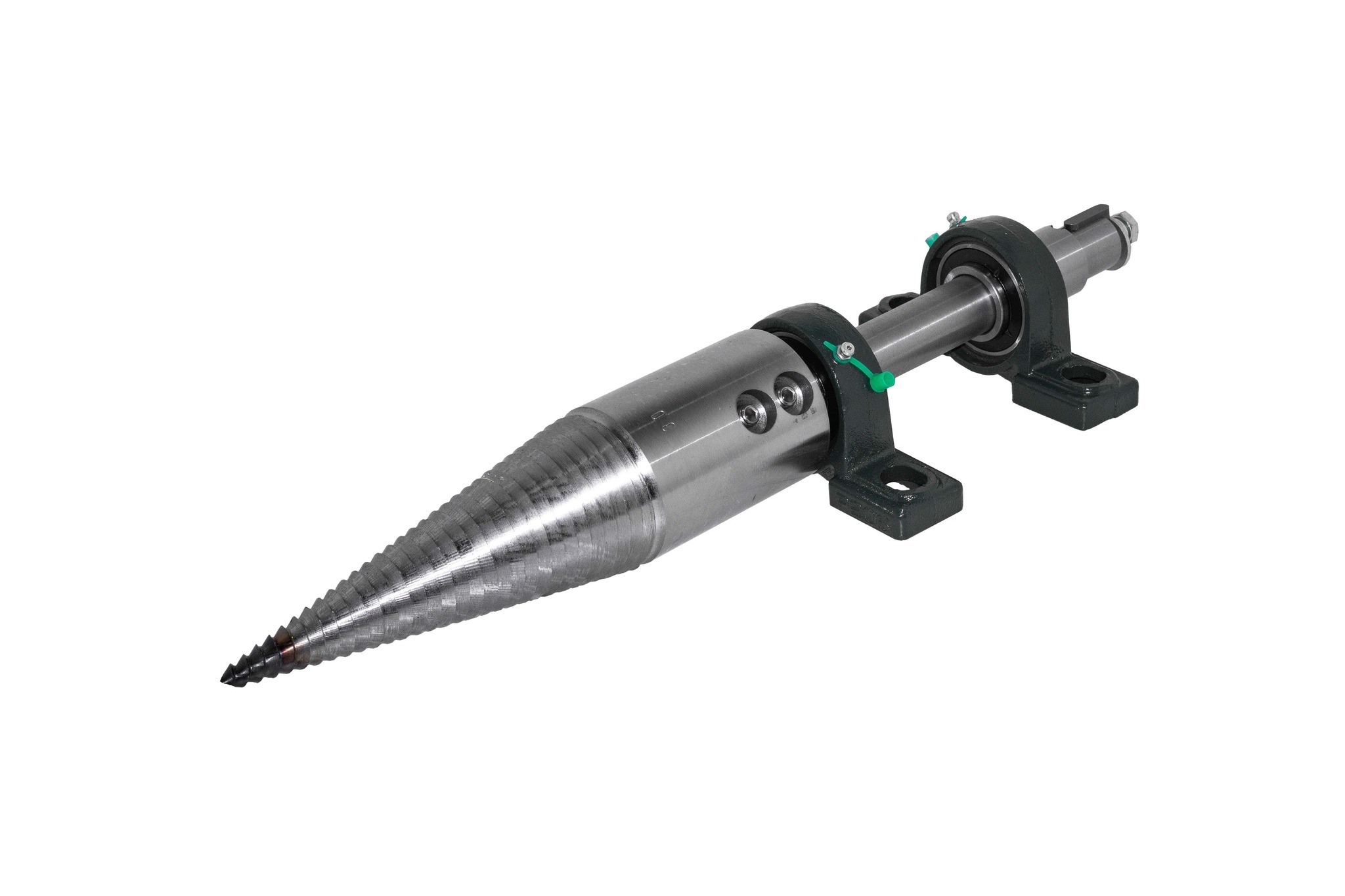

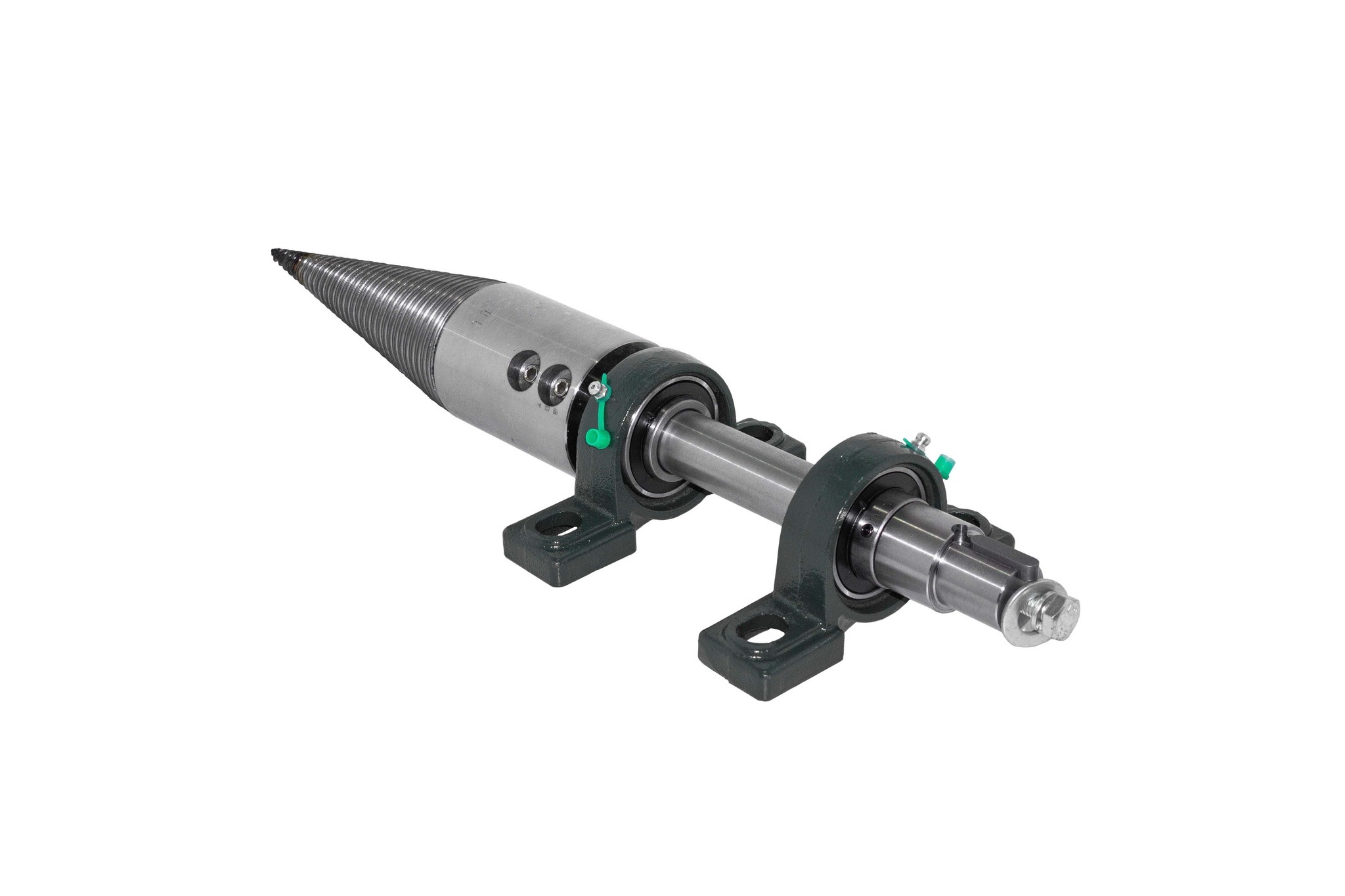

Минимальный набор точной механики, которую дома не выточить: конус 75 L300, стальной вал Ø 30 мм и два самоцентрирующихся подшипника UCP 206 в корпусах на лапах, плюс весь крепёж (болт М10, шайбы, гровер, шпонка 7×8). Раму, привод и передачу добавляете свои — шкивы, звёздочки или муфту.

Для кого этот вариант. У вас есть руки, сварка или верстак, желание собрать станок по-своему — и нет желания переплачивать за то, что можете сделать сами. Точные детали от производителя, конструкция — ваша.

Что в комплекте

Винтовой конус 75 L300 — двухзаходная упорная резьба, Ст45, кончик ТВЧ 24–28 HRC
Вал Ø 30 мм с посадкой под шкив Ø 30 мм
Подшипники UCP 206 — 2 шт., в корпусах на лапах
Крепёж: болт М10, шайба плоская, гровер, шпонка 7×8

Что докупить или добавить своё

Передачу на двигатель: шкив-маховик с ремнями, звёздочки с цепью или муфту. Раму или стол. Двигатель — электро 220/380 В от 2,2 кВт или бензиновый от 6 л/с; обороты собранного станка 500–1000 об/мин, мощность важнее оборотов.

Шкив стоит взять с запасом по диаметру: большой ведомый шкив не только понижает обороты и поднимает момент, но и работает маховиком — накапливает энергию и проталкивает конус через сучок там, где прямой привод встанет.

Нужен конус побольше — смотрите мини-комплект 100: то же ядро, но с конусом Ø 95–99 мм под полено до 70 см.

Комплекты: от ядра до станка

Мини 75 — вы здесь
Конус + вал + подшипники. Передачу, раму и мотор добавляете свои.

Мини 100
То же ядро, но с конусом 100 — для больших объёмов. «Поросёнок» 75
Моноблок: конус на валу Ø 35 мм в литом корпусе. Минимум сборки. «УНИВЕРСАЛ»
Плюс маховик 240 мм и ремни. Остался только малый шкив на ваш мотор. Комплект №1 со станиной
Станок без сварки на колёсах. Не хватает только двигателя.

Клин под конус — не опция, а необходимость. Без упора полено проворачивается вслед за конусом, и нагрузка идёт на вал — вплоть до поломки. Клин-ограничитель снимает эту нагрузку.

Документация

Руководство по сборке и эксплуатации (PDF) — схемы всех трёх вариантов агрегации внутри.
