Комплект
Подшипниковый узел
Подшипниковый узел

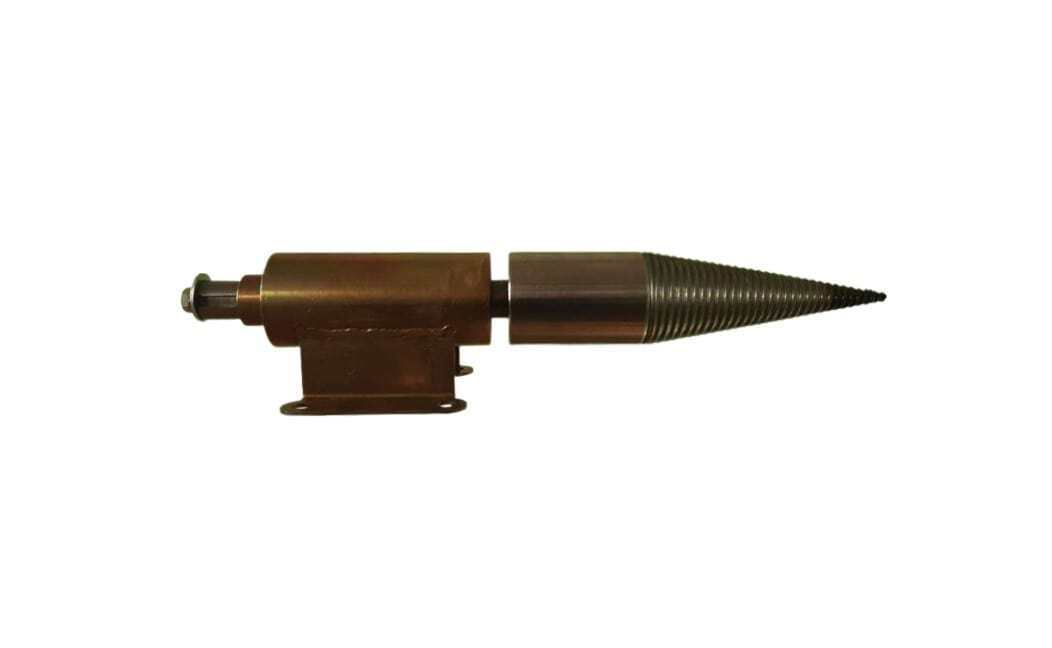

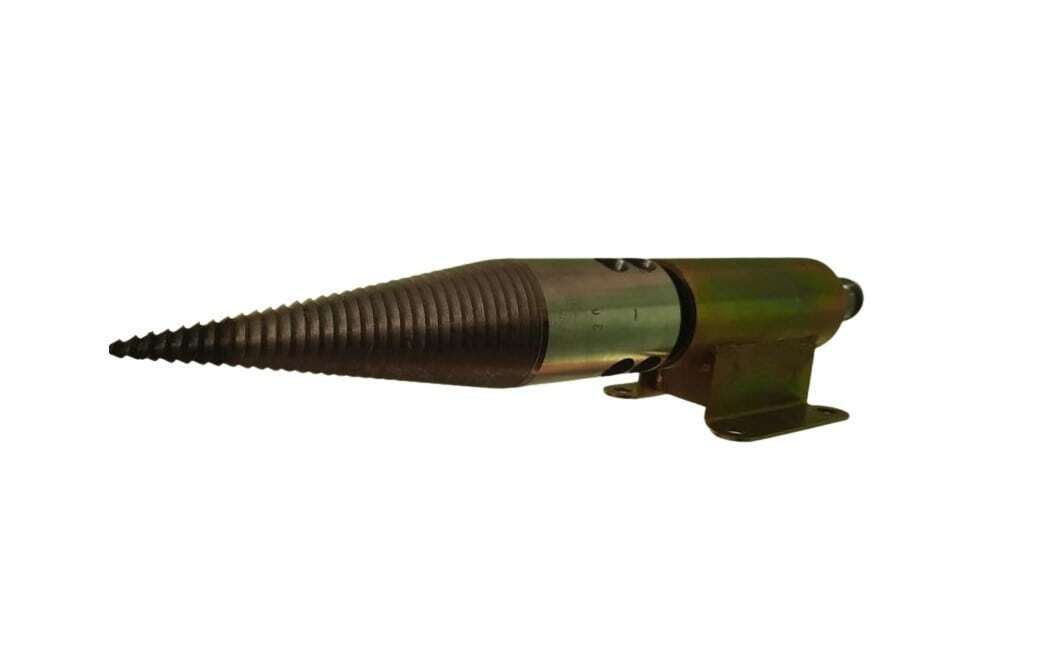

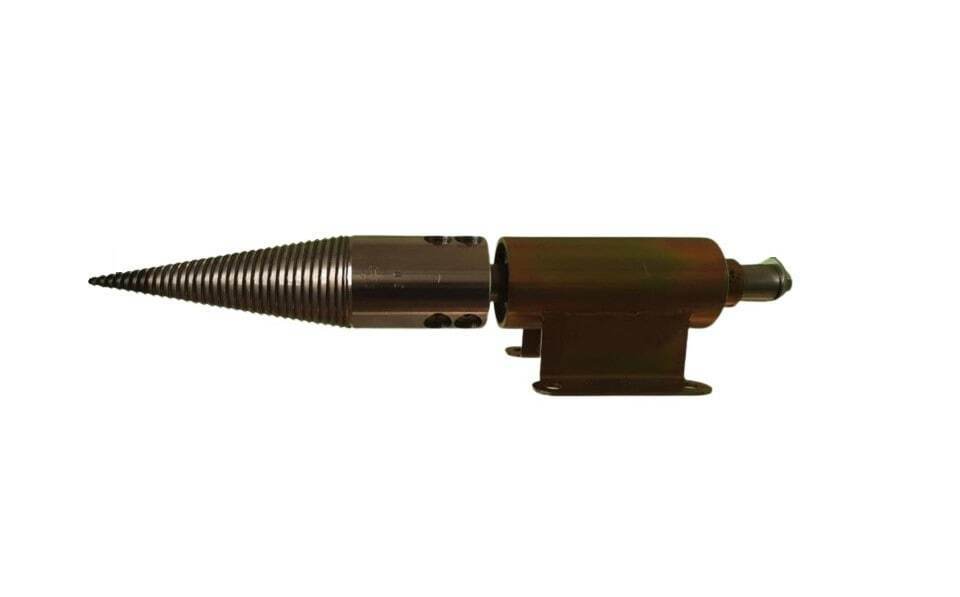

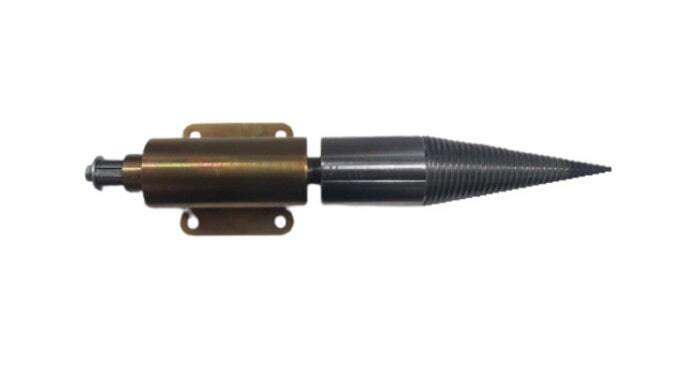

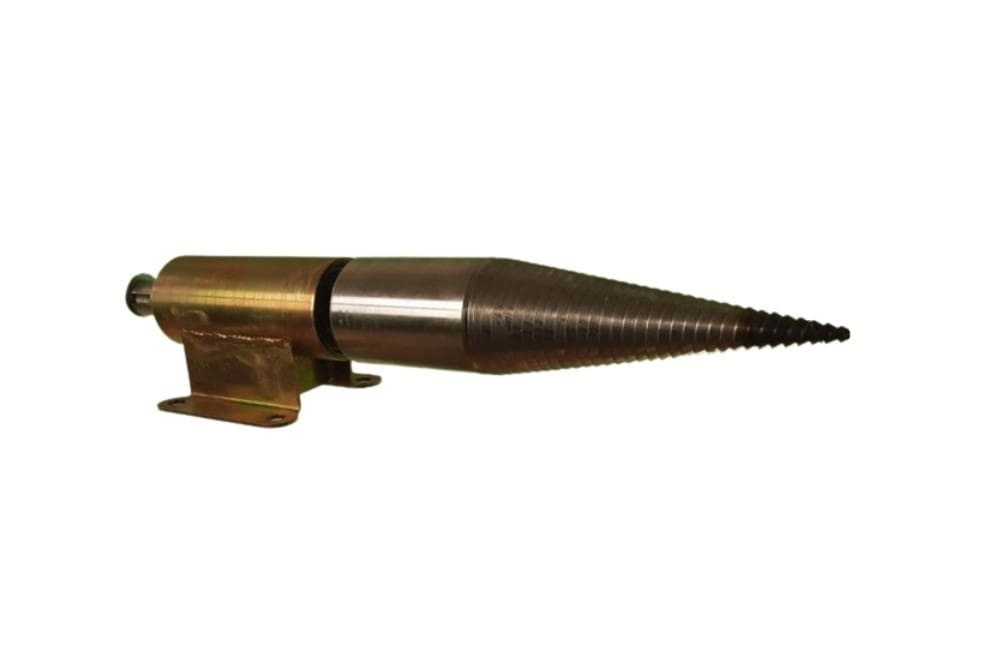

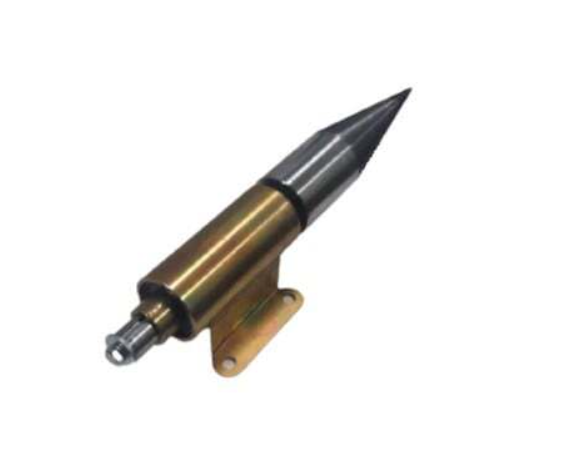

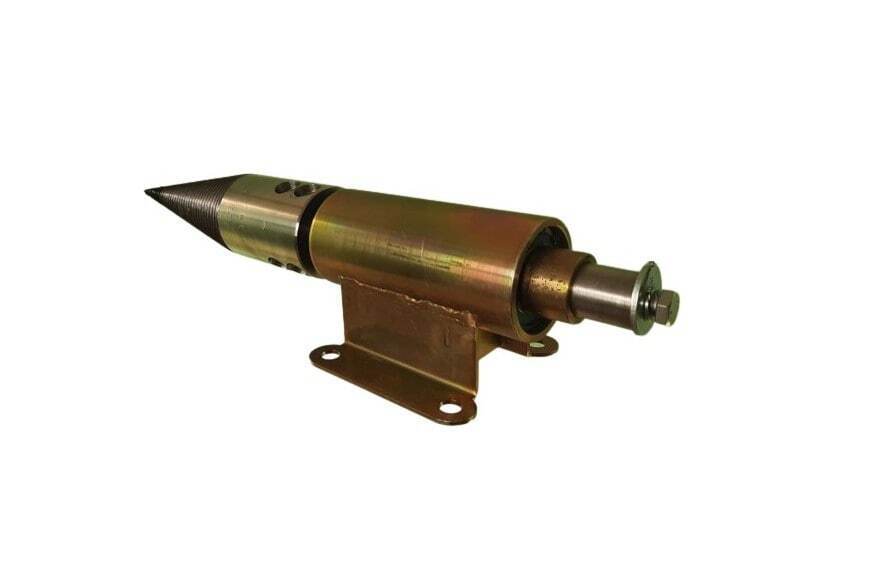

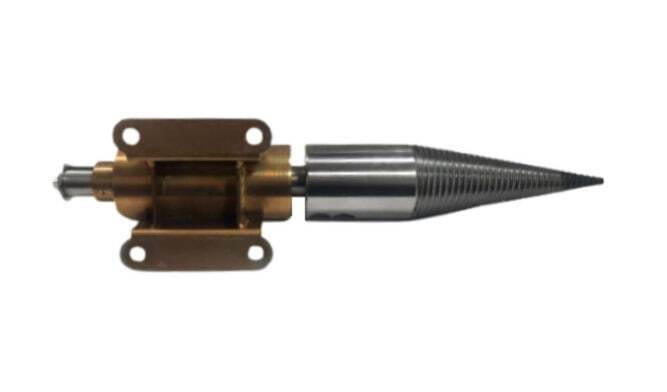

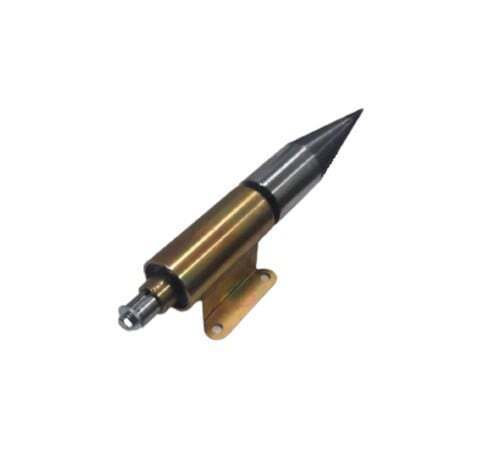

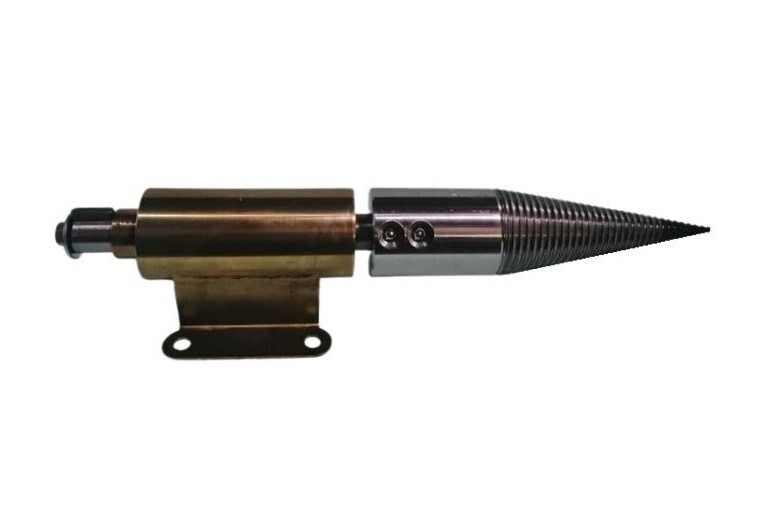

Подшипниковый узел "поросёнок" для дровокола с конусом 75 мм/Левая

Артикул: PU75
11320 руб
Отзывы
В наличии
🔥 При онлайн-оплате —  (ещё −10%)
Обычная цена: · При получении — без скидки
Не уверены, что подойдёт? Спросить →
SMS Telegram MAX
Пришлите фото вала — подберём посадку за 5 минут
Выбрать
    Состав комплекта
    Конус винтового дровокола 75 L 300 1.0 × 4190 руб
    Подшипниковый узел PU 1.0 × 6978 руб
    СДЭК / DPDПо всей России и СНГ
    Ozon RocketБыстрая доставка Ozon
    ТК КИТТерминалы по всей России
    Оплата при полученииПосле осмотра в пункте выдачи
    Гарантия 12 мес.На весь товар
    Урал, ЕкбВерхняя Пышма

    Состав комплекта

    Винтовой конус 751 шт.
    Усиленный вал Ø 35 мм1 шт.
    Подшипниковый узел1 шт. 1
    Крепёж: болт М10, шайба плоская, гровер, шпонка 7×8комплект
    Вес узла10,8 кг
    ПроизводительoDrova.ru

    Требования к приводу

    Электродвигатель 220 / 380 Вот 2,2 кВт 2
    Двигатель ДВСот 6 л/с
    Обороты на выходе собранного станка500–1000 об/мин
    • 1 Вал установлен в узел на производстве — соосность выставлена, выставлять при сборке ничего не нужно.
    • 2 Обороты не критичны — важна мощность: чем мощнее двигатель, тем выше производительность.
    Шкивы в комплект не входят. Передачу подбирайте отдельно: ведомый шкив-маховик на вал узла и малый ведущий шкив на вал двигателя — посадочное растачиваем под ваш мотор. Ремённая передача заодно понижает обороты и во столько же раз поднимает момент на конусе.
    Совет от производителя. При колке сырой и сучковатой древесины полено иногда проворачивается под конусом. Чтобы снять нагрузку с вала и остановить проворот, установите клин-ограничитель.

    Комплект для сборки · моноблок · 10,8 кг

    «Поросёнок» с конусом 75 — прикрутил шкив, надел ремень — и колешь

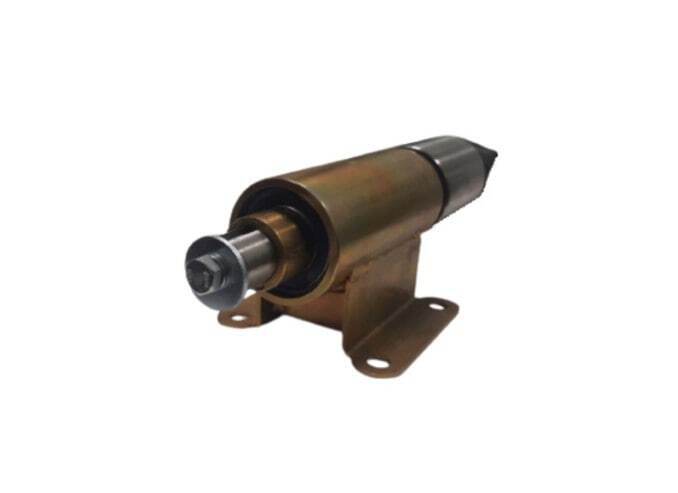

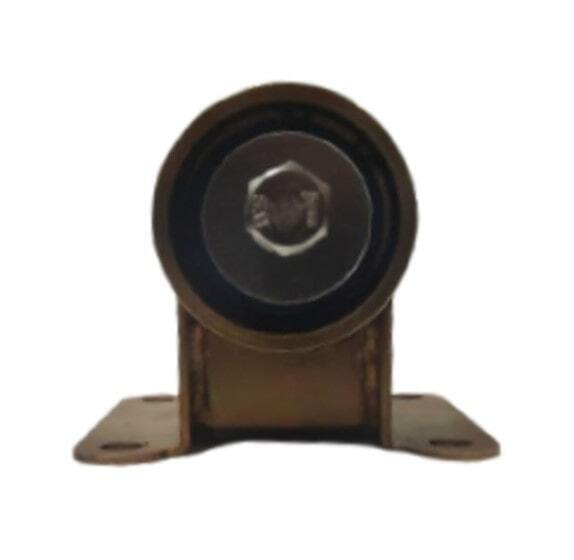

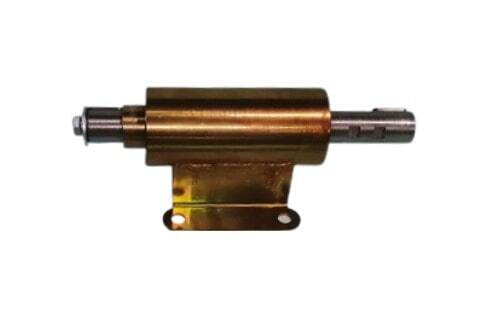

    Готовый узел вместо набора деталей: усиленный вал Ø 35 мм уже установлен в литой подшипниковый корпус, конус 75 L300 в комплекте, крепёж тоже. Не нужно выставлять соосность двух отдельных подшипников — узел центрован на производстве. Осталось прикрутить к столу четырьмя болтами и соединить передачей с двигателем.

    Для кого этот вариант. Хотите собрать станок с минимумом возни с механикой: моноблок исключает главную ошибку самостоятельной сборки — перекос подшипников, от которого греется вал и рвутся ремни.

    Что в комплекте

    Какой нужен привод

    Электродвигатель 220/380 В от 2,2 кВт или бензиновый от 6 л/с; обороты собранного станка — 500–1000 об/мин, мощность важнее оборотов.

    Передача — ременная через шкив-маховик: заодно получаете редукцию и маховик. Большой ведомый шкив понижает обороты, во столько же раз поднимает момент на конусе и накапливает энергию — проталкивает конус через сучок там, где прямой привод встанет. Шкивы в комплект не входят и подбираются отдельно: ведомый шкив-маховик на вал узла и малый ведущий шкив на вал вашего двигателя — посадочное растачиваем под ваш мотор.

    Комплекты: от ядра до станка

    Мини 75
    Конус + вал + два отдельных подшипника. Дешевле, но соосность выставляете сами.     Мини 100
    То же ядро с конусом 100 — для больших объёмов.
    «Поросёнок» 75 — вы здесь
    Моноблок с валом Ø 35 в литом корпусе. Минимум сборки.
    «УНИВЕРСАЛ»
    Ядро плюс маховик 240 мм и ремни. Остался только малый шкив на мотор.     Комплект №1 со станиной
    Станок без сварки на колёсах. Не хватает только двигателя.
    Клин под конус — не опция, а необходимость. Без упора полено проворачивается вслед за конусом, и нагрузка идёт на вал — вплоть до поломки. Клин-ограничитель снимает эту нагрузку.

    Документация

    Руководство по сборке и эксплуатации (PDF) — схемы вариантов агрегации внутри.

    Минимум сборки — максимум надёжности

    Пришлите размеры вала вашего двигателя — подберём шкивы и посчитаем передачу. Гарантия 12 месяцев.
