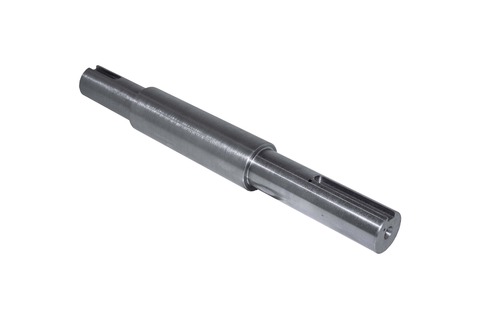

Вал 30 мм (Винтового дровокола)

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Выбрать

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

Почта РоссииВ любой населённый пункт

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Общее

НазначениеВал винтового дровокола

Марка сталиСт45

Вес1,9 кг

ПроизводительoDrova.ru

Основные размеры

Диаметр29,98 мм ¹

Общая длина300 мм

Диаметр бурта38 мм ²

Длина бурта28 мм

От торца до бурта31 мм ²

От бурта до второго торца241 мм ²

Посадочные элементы

Лыски под винты конуса4 шт. ³

Шпоночный паз8 × 7 мм ⁴

Резьбовое отверстие в торцеМ10 × 1,5, глубина 32 мм ⁵

Совместимость

ПодшипникиUCP 206 — 2 шт. ¹

КонусС посадочным 30 мм

¹ Диаметр занижен на две сотки специально: это даёт свободную посадку подшипника UCP 206 — узел садится и снимается руками, без запрессовки и нагрева.
² Бурт делит вал на две части и служит упором для конуса: короткая сторона (31 мм) под конус, длинная (241 мм) под подшипники и шкив.
³ Плоские площадки проточены под установочные винты М10×16 конуса. Винт упирается в плоскость, а не в круглую поверхность: не сминает вал и не даёт конусу провернуться.
⁴ Паз под шпонку для шкива — момент передаётся шпонкой, а не трением.
⁵ Под болт крепления конуса: болт стягивает конус к бурту и фиксирует его на валу.

Нужны два подшипника. Вал работает в паре узлов UCP 206 — по одному с каждой стороны. С одним узлом вал будет бить и разобьёт посадку.

Комплектующие · Ø 30 мм · L 300 мм

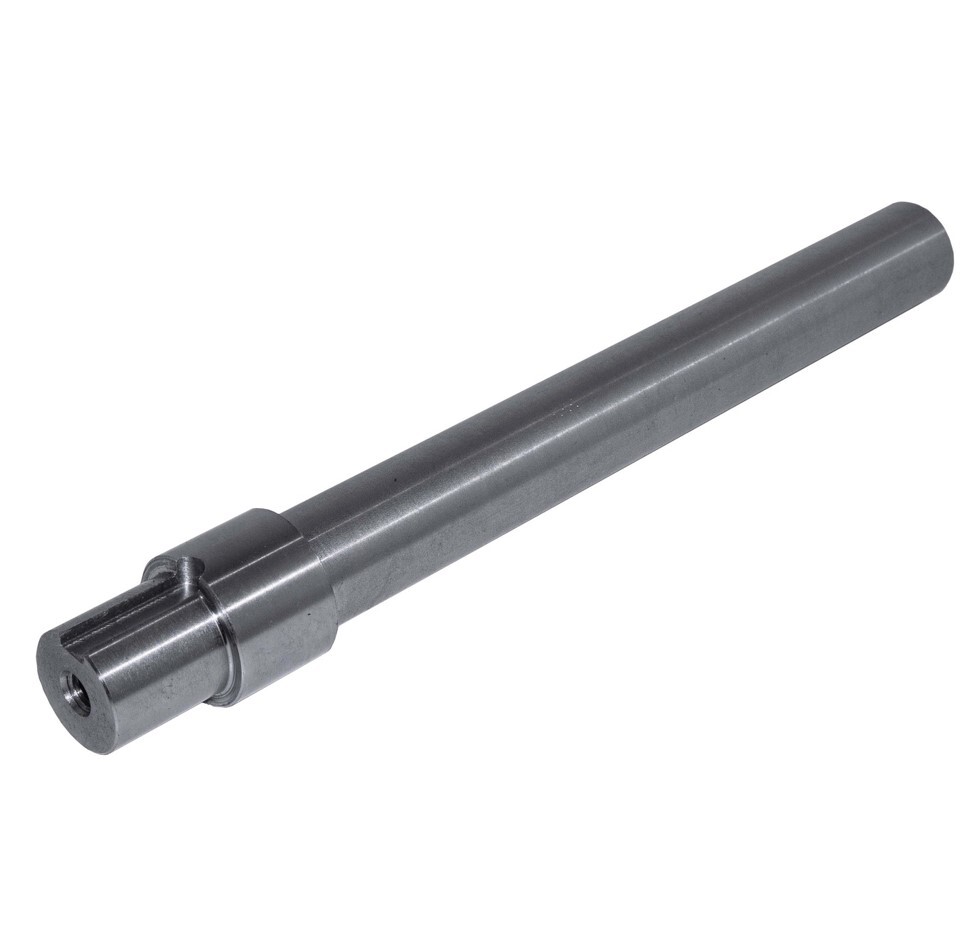

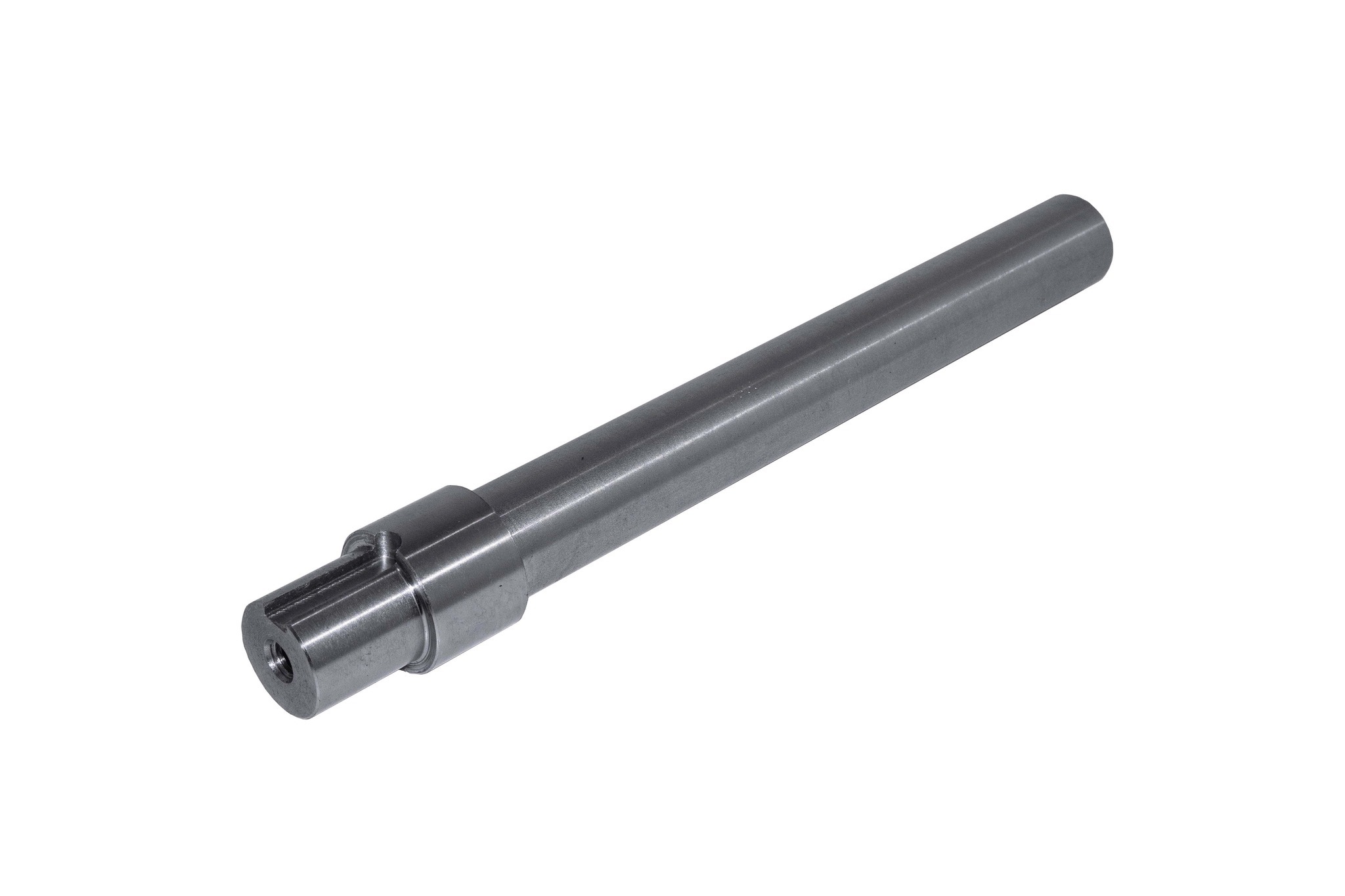

Вал винтового дровокола — точёный под подшипник и конус

Вал из стали 45 длиной 300 мм для сборки винтового дровокола. Рассчитан под пару подшипников UCP 206: с одной стороны садится конус, с другой — шкив. Тот же вал идёт в наши мини-комплекты 75 и комплект «УНИВЕРСАЛ».

Диаметр 29,98 мм — так и задумано. Занижение на две сотки даёт свободную посадку подшипника UCP 206: узел садится на вал руками, без запрессовки и нагрева, и снимается так же. При точном Ø 30,00 пришлось бы забивать.

Как устроен

Бурт Ø 38 мм длиной 28 мм делит вал на две рабочие части и служит упором: он задаёт положение конуса и не даёт ему сползти под нагрузкой.

Короткая часть — 31 мм от торца до бурта. Сюда садится конус.

Длинная часть — 241 мм от бурта до торца. На ней стоят два подшипника, между ними или за ними — шкив.

Посадочные элементы

Четыре лыски под винты конуса. Плоские площадки проточены точно под установочные винты М10×16, которыми крепится конус — парами, как расположены отверстия в его посадочной части. Винт упирается в плоскость, а не в круглую поверхность: не сминает вал и не даёт конусу провернуться.
Шпоночный паз 8×7 мм — под шкив. Момент передаётся шпонкой, а не трением, поэтому шкив не провернёт даже при рывках.
Резьбовое отверстие М10×1,5 глубиной 32 мм в торце — под болт крепления конуса. Болт стягивает конус к бурту и фиксирует его на валу.
Сталь 45 — конструкционная углеродистая, та же, из которой делают коленчатые валы и шестерни.

Проверьте, что берёте пару. Вал работает только вместе с двумя подшипниками UCP 206 — по одному с каждой стороны. Одного узла недостаточно: вал будет бить.

Что ещё понадобится

Конус, шкивы, ремни и рама. Если не хотите подбирать по отдельности — в комплектах для сборки всё уже согласовано между собой. И обязательно клин-ограничитель: без него древесина затягивается в зазор между конусом и столом, и вал получает нагрузку, на которую не рассчитан.

Не уверены в размерах?

Позвоните — подскажем, какой вал и подшипники нужны под вашу сборку. Оплата после осмотра посылки.
