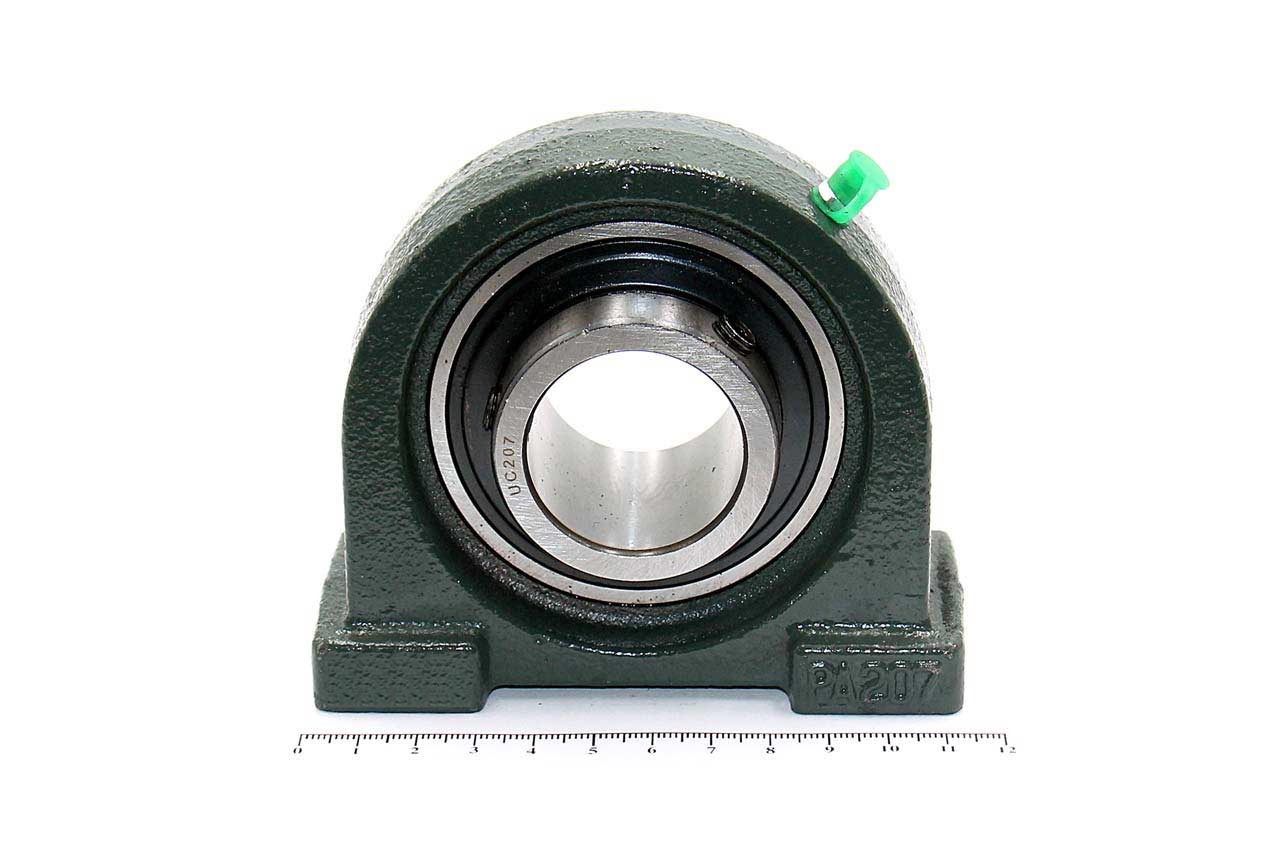

Подшипник UCPA 207

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Выбрать

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

ТК КИТТерминалы по всей России

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Общее

ТипUCPA 207

ИсполнениеСамоцентрирующийся, компактный корпус на лапах ¹

Материал корпусаЧугун

СмазкаПресс-маслёнка на корпусе

Вес1,3 кг

Посадка на вал

Внутренний диаметр35 мм ²

Ширина внутреннего кольца42,9 мм

СамоустановкаПо валу

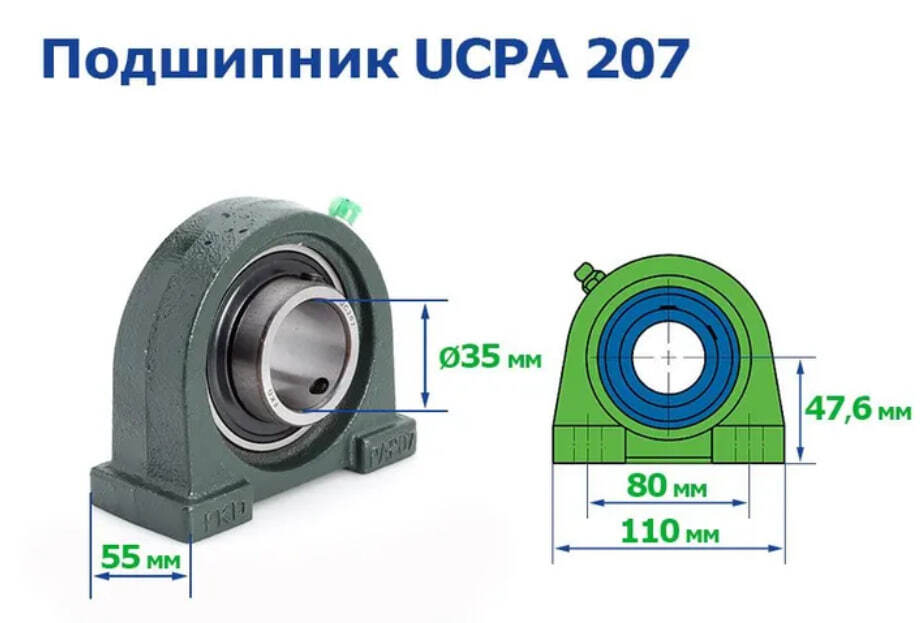

Габариты корпуса

Длина корпуса110 мм ¹

Высота корпуса94 мм

Высота оси47,6 мм

Толщина42,9 мм

Крепление

Расстояние по осям отверстий80 мм ¹

Диаметр отверстий17 мм

Крепёжный болтМ14 × 33

Нагрузка

Грузоподъёмность статическая14,63 кН

Грузоподъёмность динамическая24,42 кН

¹ Корпус короче, чем у UCP 207: 110 мм против 167, межцентровое расстояние 80 мм против 127. Грузоподъёмность при этом одинаковая — узел для случаев, когда мало места на раме.
² Под вал Ø 35 мм. Для вала Ø 30 мм нужен UCP 206.

Ставится парой. Для сборки нужны два узла: они держат вал по краям, между ними работает конус.

Смазка через тавотницу. Обновляйте смазку шприцем через пресс-маслёнку на корпусе — это главное, что продлевает срок службы узла.

Комплектующие · вал Ø 35 мм · компактный корпус

Подшипник UCPA 207 — та же нагрузка, вдвое меньше места

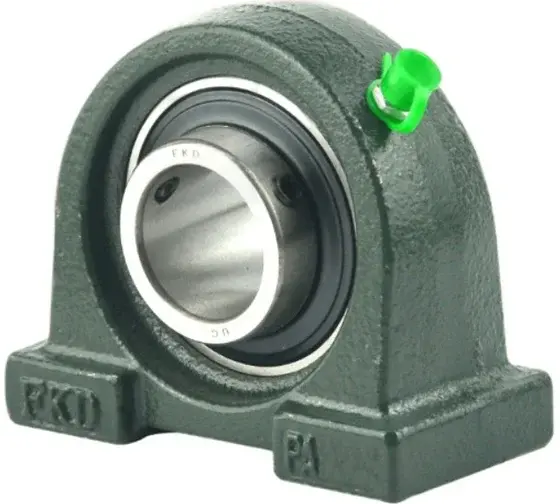

Самоцентрирующийся подшипниковый узел в чугунном корпусе на лапах под вал Ø 35 мм. Держит те же нагрузки, что и UCP 207, но корпус короче: 110 мм против 167, межцентровое расстояние креплений 80 мм против 127.

Берите, когда мало места на раме. Компактный корпус позволяет поставить два узла ближе друг к другу и уместить сборку на узком столе. По грузоподъёмности вы ничего не теряете — она такая же, как у полноразмерного UCP 207.

Чем отличается от UCP 207

Одинаково: вал 35 мм, ширина внутреннего кольца 42,9 мм, высота оси 47,6 мм, грузоподъёмность 14,63 кН статическая и 24,42 кН динамическая.

Различается: длина корпуса 110 мм вместо 167, расстояние между осями отверстий 80 мм вместо 127, крепёжный болт М14 вместо М16.

Проще говоря — та же рабочая часть в более тесном корпусе.

Конструкция

Самоцентрируется по валу. Узел подстраивается под небольшой перекос при сборке — это исключает перекос подшипниковых элементов, из-за которого греется вал и разбиваются посадки.
Высокие радиальные нагрузки. Именно такие даёт винтовой конус, когда заходит в сучковатое полено.
Чугунный корпус на лапах. Крепится болтами М14×33 к столу или станине, параллельно валу.
Пресс-маслёнка сверху. Смазка обновляется шприцем без разборки узла.

Проверьте диаметр вала. UCPA 207 — под вал 35 мм. Для вала Ø 30 мм нужен UCP 206.

Как ставится

Два узла крепятся к столу болтами М14 (отверстия в лапах Ø 17 мм, межцентровое 80 мм). Вал заводится в оба узла, конус садится на выступающий конец.

Перед пуском проверьте, что вал вращается от руки без заеданий, и регулярно обновляйте смазку через тавотницу — это главное, что продлевает жизнь узлу.

Что ещё понадобится для сборки

Конус, вал, шкивы и ремни. Готовые наборы, где всё подобрано друг к другу, — в разделе комплекты для сборки. И обязательно клин-ограничитель: без него древесина затягивается в зазор между конусом и столом, и нагрузка идёт на вал и подшипники.

Не уверены, какой узел нужен?

Позвоните — подскажем типоразмер под ваш вал и раму. Оплата после осмотра посылки.
