Шкив-маховик ведомый 2х ручейный, профиль

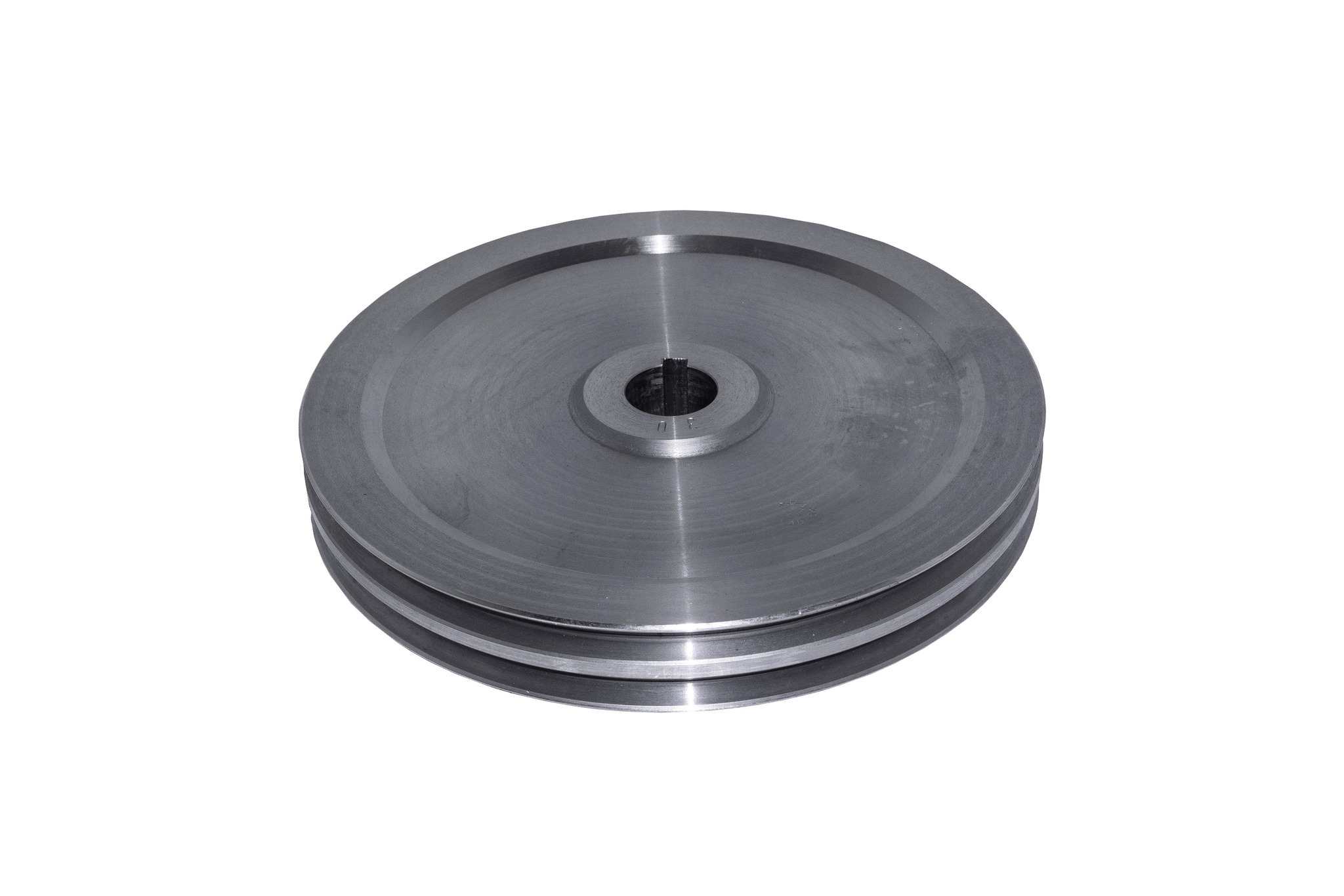

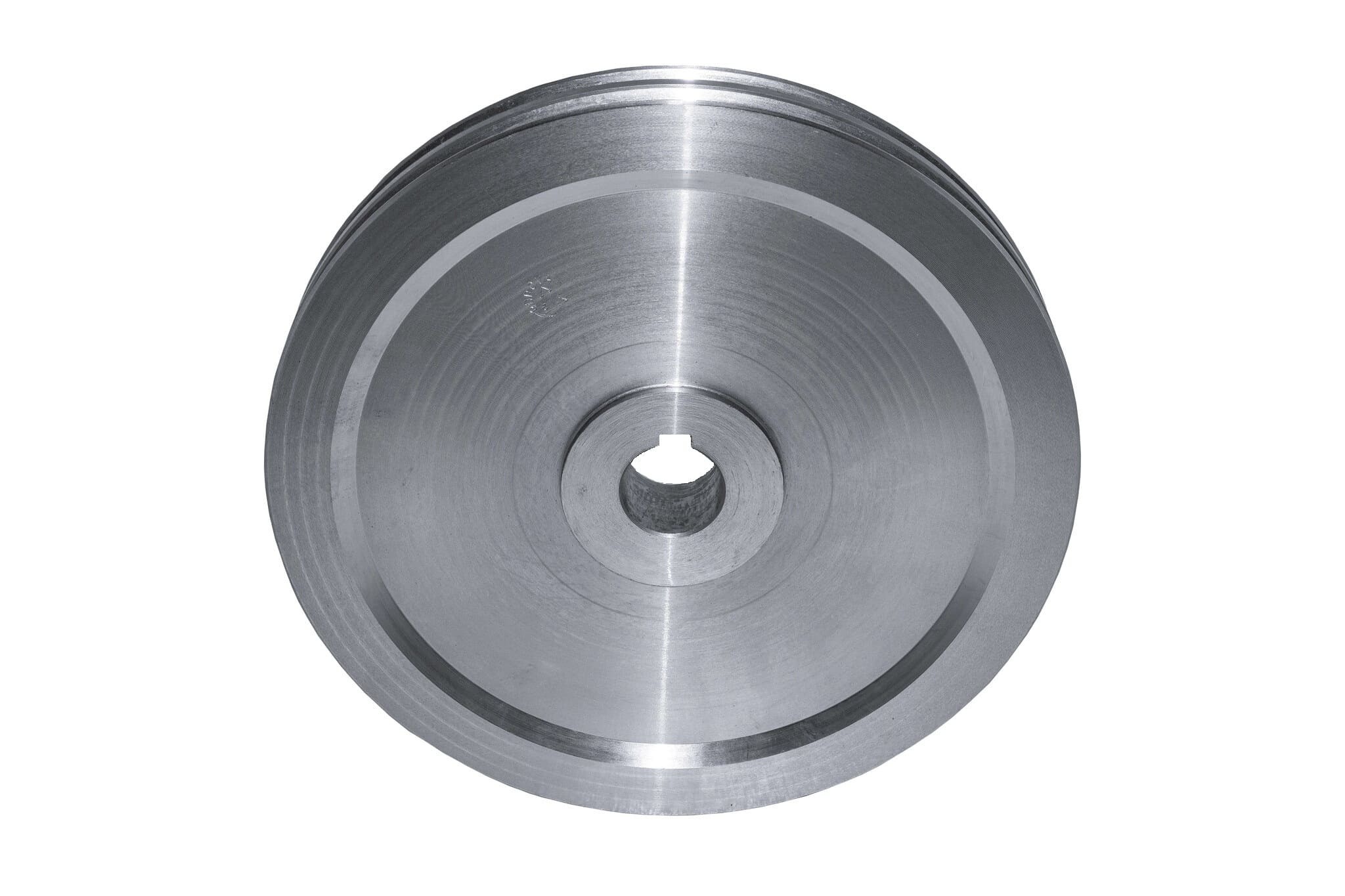

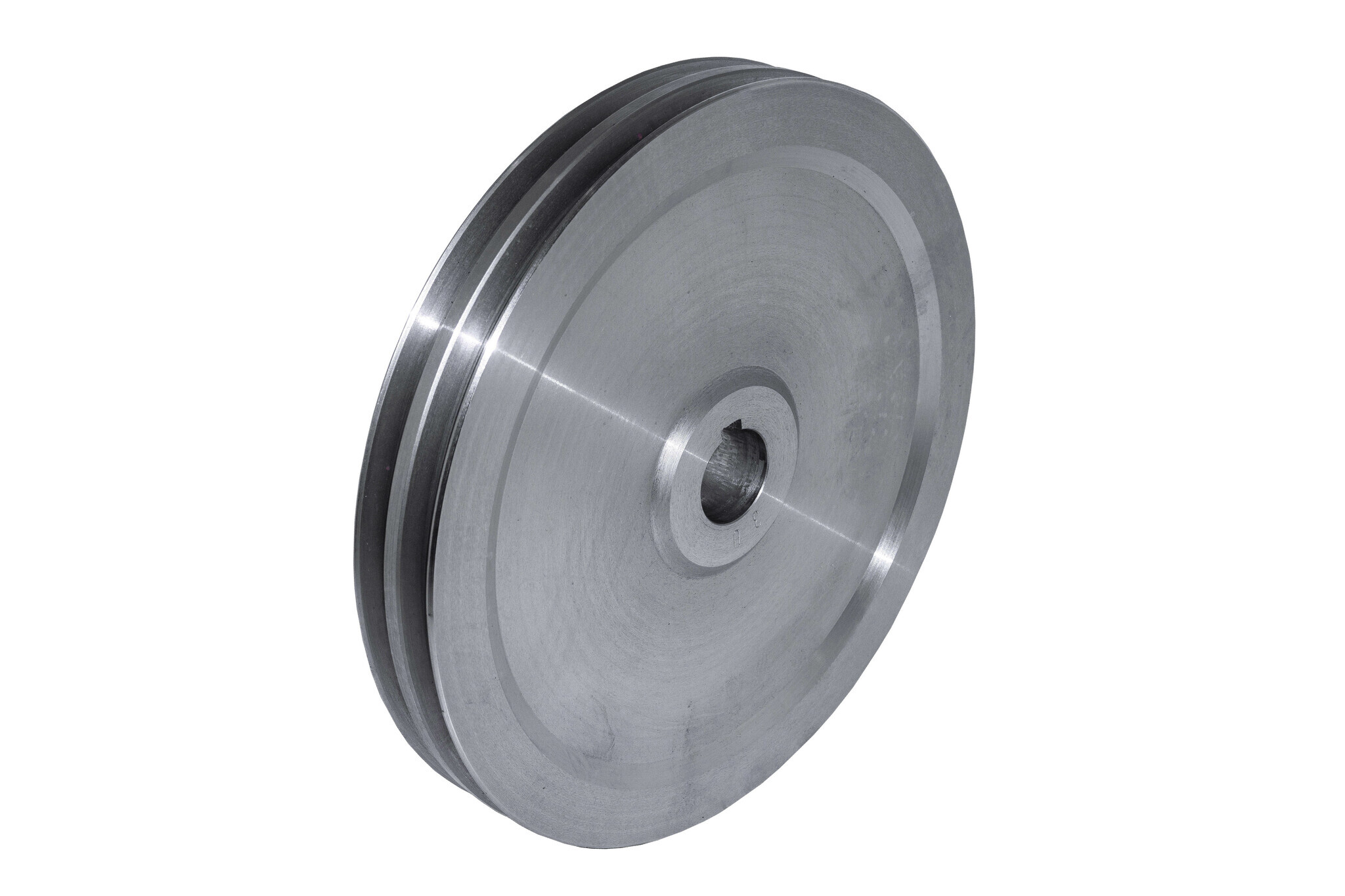

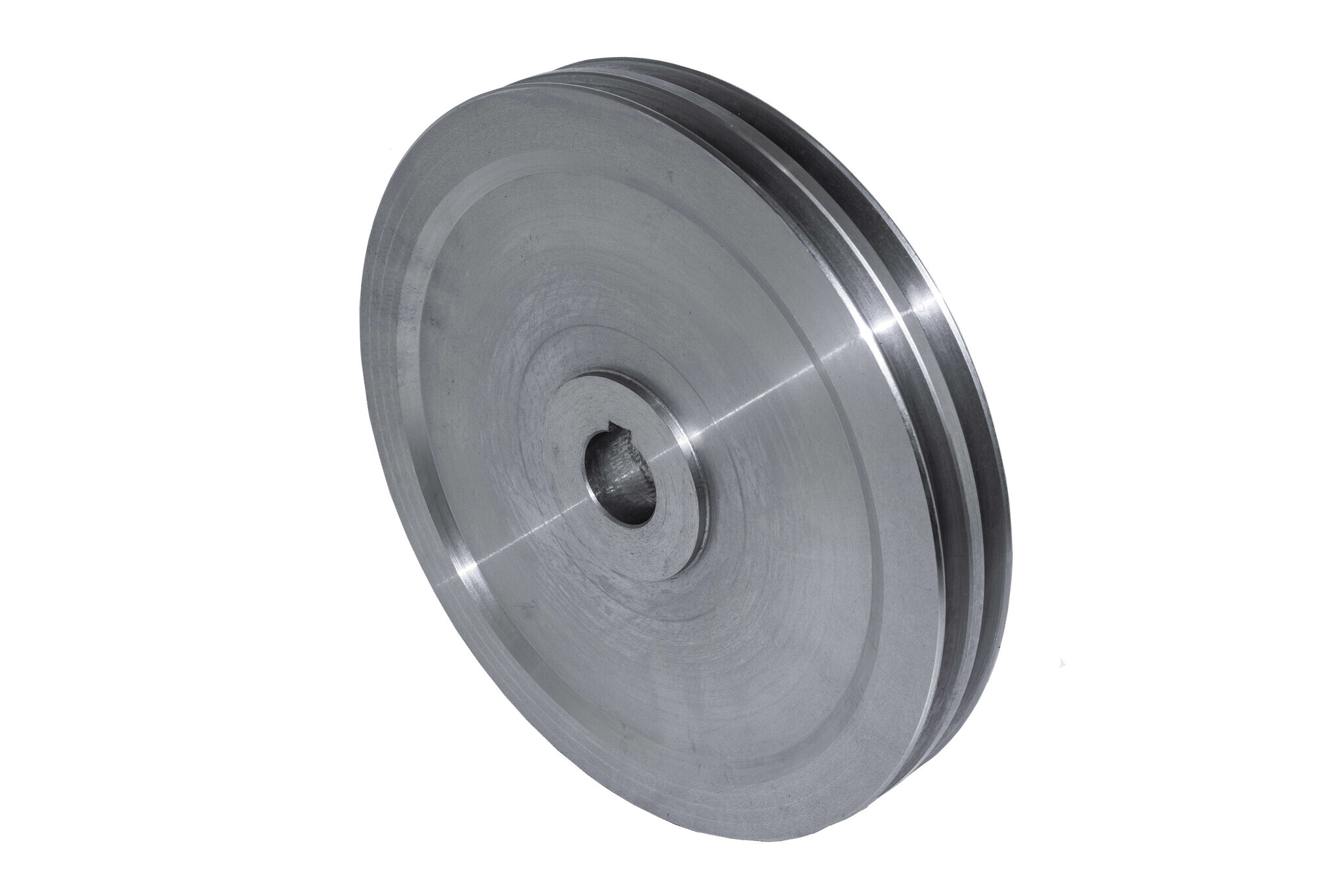

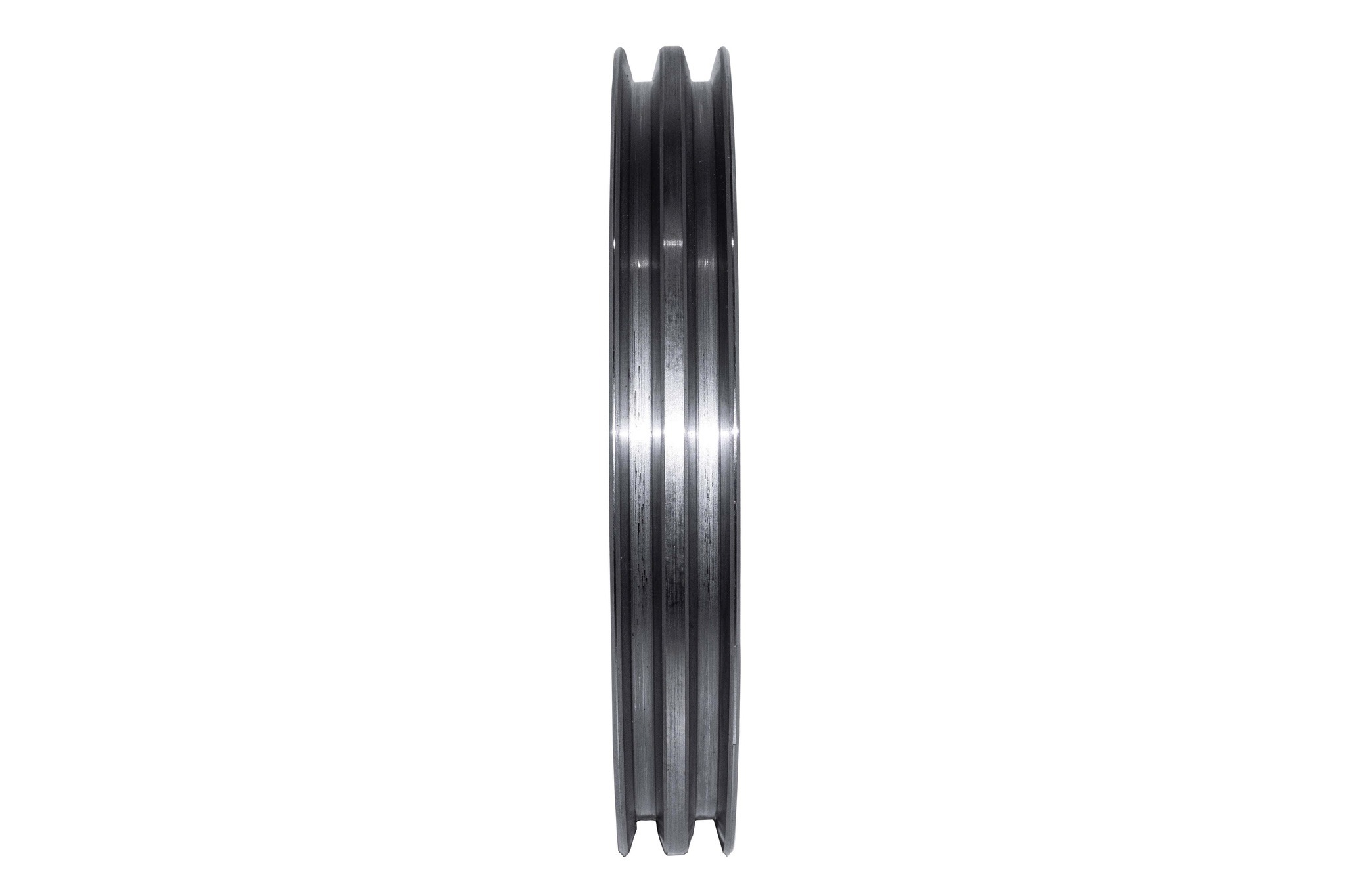

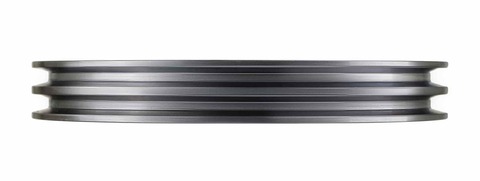

Шкив маховик (большой) D 240 мм Профиль Б

Артикул: SH25020B

7272 руб

Отзывы

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Выбрать

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

ТК КИТТерминалы по всей России

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Общее

ТипВедомый шкив-маховик

Марка сталиСт3

Наружный диаметр240–249 мм ¹

Количество ручьёв2

Профиль ремняБ ²

Массаот 13 кг ³

ПроизводительoDrova.ru

Посадка на вал

Посадочное отверстие30 мм ⁴

Другие диаметры20–40 мм ⁴

Вариант без отверстияДоступен

Шпоночный пазПо диаметру посадочного

ШпонкаВходит в комплект

В передаче

Парный ведущий шкивD 100 мм, профиль Б ²

Передаточное отношение1 : 2,4 (с D 100)

РемниПрофиль Б, 2 шт. ²

¹ Конечный диаметр зависит от калибровки заготовки металла при изготовлении.
² Профиль должен совпадать у обоих шкивов и у ремней. Если у вас ремни профиля А — берите версию под профиль А.
³ Тяжелее версии под профиль А (от 8 кг): ручьи под более крупный ремень глубже. Масса работает на пользу — шкив копит кинетическую энергию и отдаёт её импульсом в момент захода конуса в полено.
⁴ Стандартное отверстие 30 мм — под наш вал дровокола. Другой диаметр растачиваем за дополнительную плату — укажите при заказе.

Профиль Б передаёт больше мощности. Ремень шире и толще, чем профиля А, меньше вытягивается под нагрузкой. Берите эту версию, если ремни профиля Б уже есть или если передача работает на пределе.

Нужен и малый шкив. Маховик работает только в паре с ведущим шкивом на валу двигателя — D 100 профиля Б. Плюс два ремня по числу ручьёв.

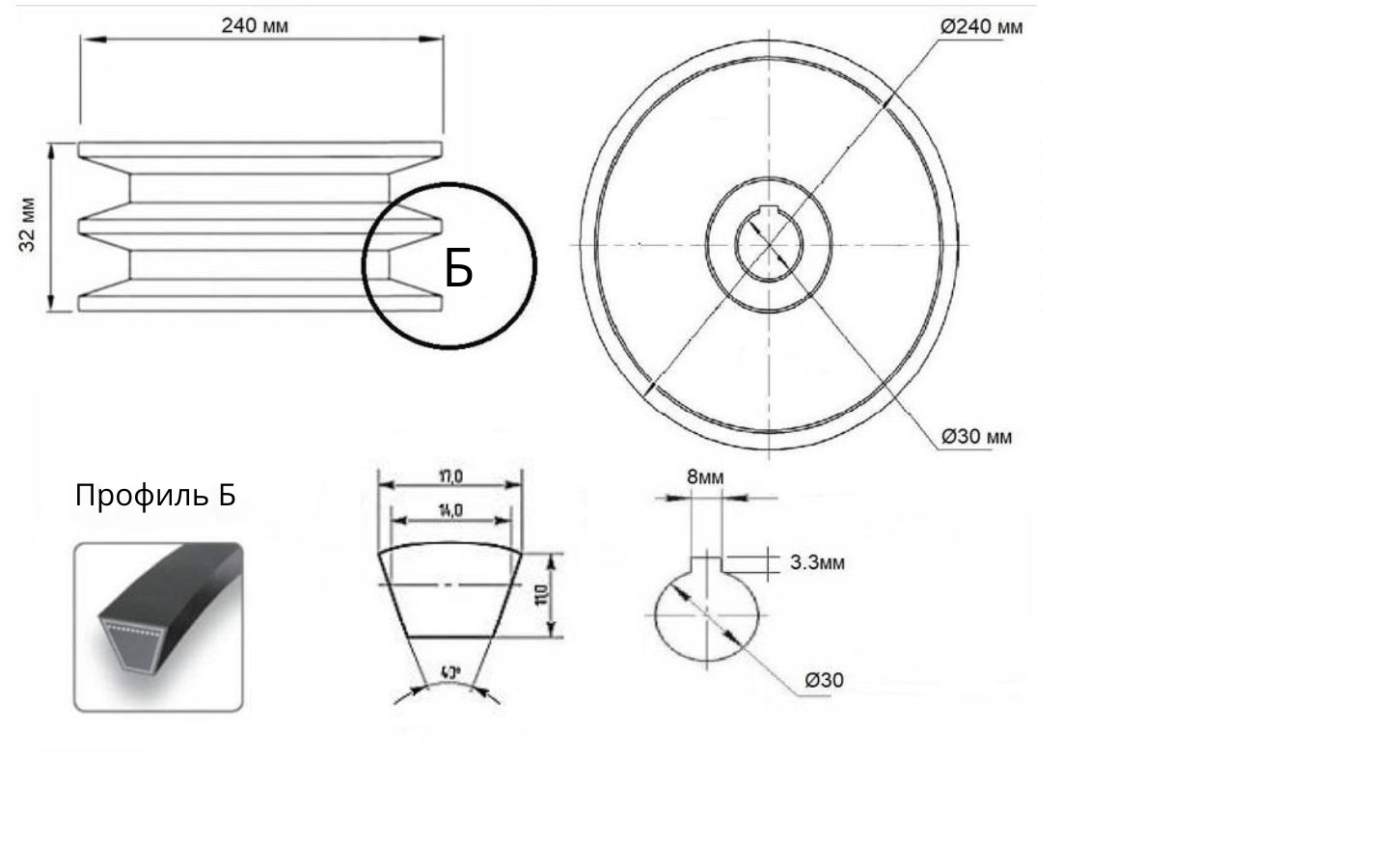

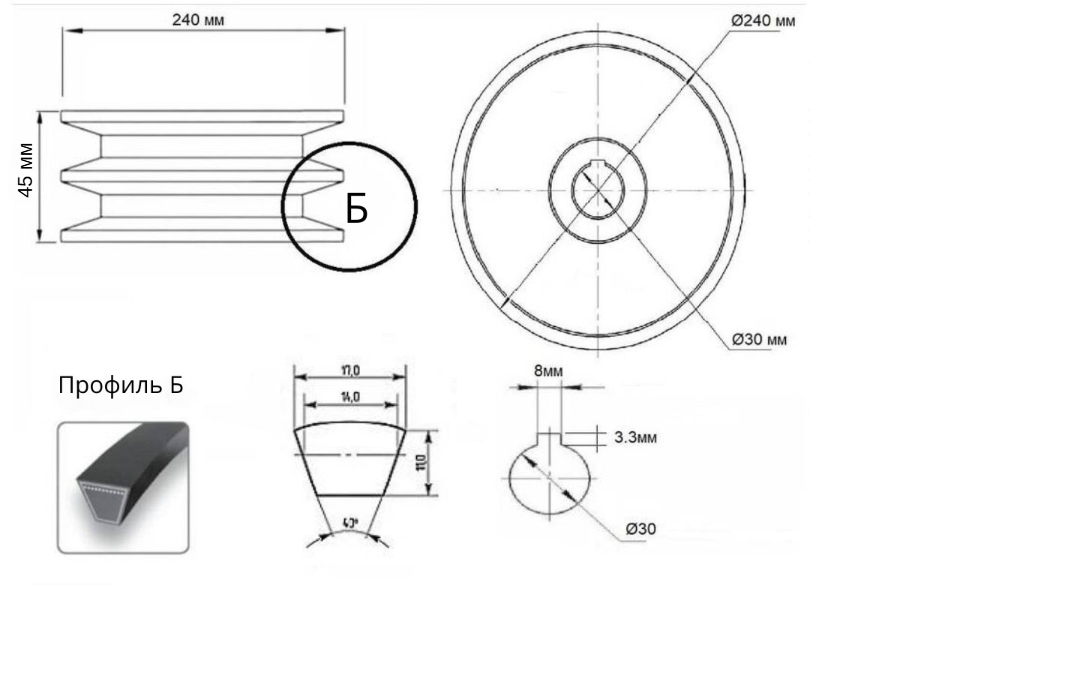

Ведомый шкив · Ø 240 мм · профиль Б

Шкив-маховик 240 профиля Б — тяжелее и под более мощный ремень

Большой ведомый шкив из стали Ст3, который садится на вал дровокола. Работает в паре с малым ведущим шкивом на двигателе: 240 / 100 даёт редукцию 2,4 — обороты падают в 2,4 раза, и во столько же раз растёт момент на конусе. Два ручья под ремни профиля Б.

Профиль Б — более крупный ремень. Он шире и толще ремня профиля А, поэтому передаёт больше мощности и меньше вытягивается под нагрузкой. Ручьи под него глубже, отсюда и масса шкива больше: от 13 кг против 8 у версии под профиль А.

Зачем нужна масса

Тринадцать килограммов стали работают не только шкивом, но и маховиком: на холостом ходу он копит кинетическую энергию, а в момент, когда конус упирается в древесину, отдаёт её импульсом.

Именно это протаскивает конус через сучок там, где лёгкая передача остановилась бы. Чем тяжелее ведомый шкив, тем ровнее идёт колка на сыром и сучковатом полене — и здесь массы больше, чем в версии под профиль А.

Стандартное посадочное отверстие — 30 мм, под наш вал дровокола. Другой диаметр (от 20 до 40 мм) растачиваем за дополнительную плату, есть и вариант без отверстия — если хотите расточить сами. Шпоночный паз изготавливается по диаметру посадочного, шпонка входит в комплект.

Что нужно докупить

Малый ведущий шкив на вал двигателя — D 100 профиля Б, тоже двухручьёвый.
Два ремня профиля Б — по числу ручьёв. Длина зависит от межцентрового расстояния между валами.

Профиль должен совпадать у всей передачи. Оба шкива и ремни — профиля Б. Ремень профиля А в этот ручей провалится и будет проскальзывать. Если у вас ремни А — берите версию под профиль А, она легче и дешевле.

Не хотите подбирать по частям?

В комплекте «УНИВЕРСАЛ» маховик, ремни, вал, подшипники и конус уже подобраны друг под друга — докупить нужно только малый шкив под ваш мотор. В комплекте №1 есть и он, и станина.
