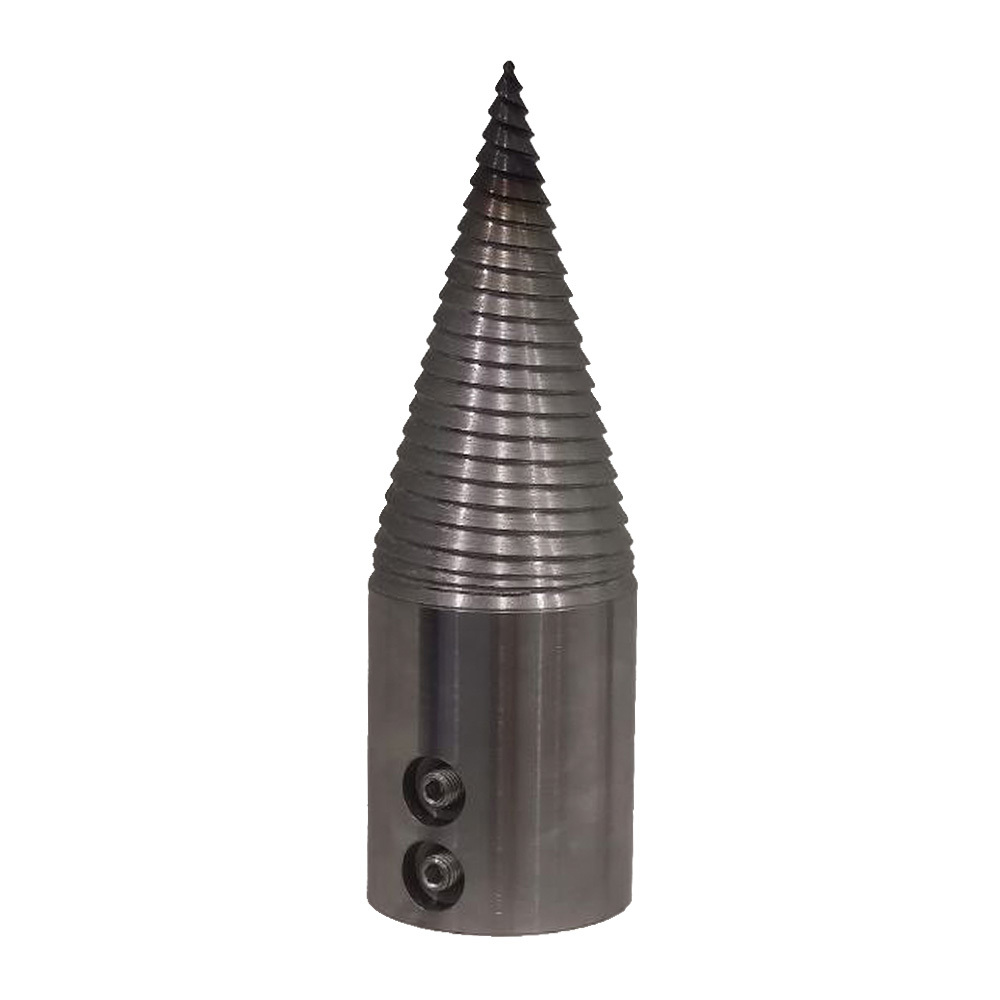

Конус винтового дровокола 72 L 230

Артикул: 23018

4900 руб

3399 руб

Отзывы

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

Выбрать

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

Почта РоссииВ любой населённый пункт

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Назначение

Рекомендуемый диаметр чурбакдо 45 см

Мощность двигателяот 2,2 кВт

ПроизводительoDrova.ru

Материал и обработка

Марка сталиСт45

Закалка кончика ТВЧ24–28 HRC

Геометрия

Диаметр конуса72–74,9 мм ¹

Длина конуса230 мм ± 3 мм

Угол наклона резьбовой части23,5°

Весот 3,9 кг

Резьба

Тип резьбовой частиУпорная двухзаходная

Направление резьбыЛевая / правая ²

Шаг резьбы6 мм

Глубина резьбы3 мм

Длина резьбовой части140 мм

Крепление на вал

Диаметр посадочного отверстия19–45 мм ³

Глубина посадочного отверстия70 мм

Тип крепленияВинтовое

Установочные винтыМ10×16, 4 шт.

Расположение отверстийПарами под углом 120°

¹ Конечный диаметр зависит от калибровки заготовки металла при изготовлении.
² Направление резьбы выбирается при заказе. Правую изготавливаем под заказ, срок 3–7 рабочих дней.
³ Диаметр посадочного отверстия выбирается при заказе — растачиваем под ваш вал.

Совет от производителя. При колке сырой и сучковатой древесины полено иногда проворачивается под конусом. Чтобы снять нагрузку с вала и остановить проворот, установите специальный клин — простое решение, которое заметно стабилизирует работу дровокола.

Винтовой конус · Ø 72 мм · L 230

«Морковка» 72 L230 — золотая середина линейки

Промежуточный конус между лёгким 60-м и ходовым 75-м. Полено берёт то же, что и 60-й — до 40 см, — но делает это увереннее: вдвое больше металла (3,9 кг против 1,9), заходная часть 230 мм вместо 165, резьба длиннее на 40 мм. Раскалывает чурбаки вдоль волокон на 2–4 полена без замаха и усилия.

Самый крутой угол в линейке — 23,5°. Конус втягивает полено активнее и 60-го (15°), и 75-го (17,5°): заход быстрый, резкий. Расплата — более короткая рабочая зона, поэтому полено до 40 см. Посадочное растачиваем до 45 мм: под возросший момент можно поставить вал потолще.

Посадка и резьба

Растачиваем под ваш вал (19–45 мм) — укажите диаметр при заказе, конус придёт готовым к установке.
Левая резьба — в наличии, правая — под заказ (3–7 рабочих дней).
Крепление на 4 винта парами под 120° — три точки опоры, посадка без люфта и биения.

Какой нужен привод

Электродвигатель 220/380 В от 2,2 кВт, бензиновый мотор от 6 л/с или ВОМ трактора. Обороты собранного станка — 500–1000 об/мин; мощность важнее оборотов.

Лучший способ добавить момента без замены мотора — ременная передача: обороты вниз, момент на конусе во столько же раз вверх, а большой шкив-маховик проталкивает конус через сучок. Готовое решение — комплект «УНИВЕРСАЛ».

Этот конус в линейке

60 L165
Лёгкий конус для 220 В. Хорош при прямой посадке на вал мотора.

72 L230 — вы здесь
То же полено, что у 60-го, но вдвое больше металла и увереннее заход.

75 L300 ★
Полено до 50 см, резьба 200 мм, плавный угол 17,5°. Самая ходовая модель. 75 со шпоночным пазом
Момент передаётся шпонкой — жёстче под нагрузкой. Нужен вал с пазом. 100 L300
Полено до 70 см, вес 8,5 кг. Нужен привод от 4 кВт: 380 В, бензин или ВОМ.

Материал

Сталь 45, кончик закалён ТВЧ до 24–28 HRC — держит заход в мёрзлой и сучковатой древесине.

Клин под конус — не опция, а необходимость. Без упора полено проворачивается вслед за конусом, и нагрузка идёт на вал — вплоть до поломки. Клин-ограничитель снимает эту нагрузку.
