Для большого объема заготовки

Конус винтового дровокола 100

5.0·1 отзыв·читать

Артикул: 10019

5346 руб

Отзывы

В наличии

🔥 При онлайн-оплате — (ещё −10%)

Обычная цена: · При получении — без скидки

Не уверены, что подойдёт? Спросить →

SMS Telegram MAX

Пришлите фото вала — подберём посадку за 5 минут

СДЭК / DPDПо всей России и СНГ

Ozon RocketБыстрая доставка Ozon

Почта РоссииВ любой населённый пункт

Оплата при полученииПосле осмотра в пункте выдачи

Гарантия 12 мес.На весь товар

Урал, ЕкбВерхняя Пышма

Назначение

Рекомендуемый диаметр чурбакадо 70 см

Мощность двигателяот 4 кВт

ПроизводительoDrova.ru

Материал и обработка

Марка сталиСт45

Закалка кончика ТВЧ24–28 HRC

Геометрия

Диаметр конуса95–99 мм ¹

Длина конуса300 мм ± 3 мм

Угол наклона резьбовой части23,5°

Весот 8,5 кг

Резьба

Тип резьбовой частиУпорная двухзаходная

Направление резьбыЛевая / правая ²

Шаг резьбы6 мм

Глубина резьбы3 мм

Длина резьбовой части200 мм

Крепление на вал

Диаметр посадочного отверстия19–45 мм ³

Глубина посадочного отверстия70 мм

Тип крепленияВинтовое

Установочные винтыМ10×16, 4 шт.

Расположение отверстийПарами под углом 120°

¹ Конечный диаметр зависит от калибровки заготовки металла при изготовлении.
² Направление резьбы выбирается при заказе. Правую изготавливаем под заказ, срок 3–7 рабочих дней.
³ Диаметр посадочного отверстия выбирается при заказе — растачиваем под ваш вал.

Совет от производителя. При колке сырой и сучковатой древесины полено иногда проворачивается под конусом. Для конуса 100 это критично вдвойне: момент выше, и удар по валу сильнее. Установите клин-ограничитель — он снимает эту нагрузку.

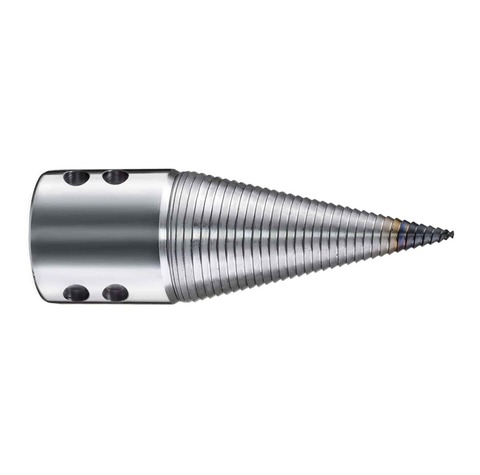

Винтовой конус · Ø 100 мм · L 300

«Морковка» 100 — для больших объёмов заготовки

Самый крупный конус линейки: 8,5 кг стали, диаметр 95–99 мм. Берёт полено до 70 см — на 20 см толще, чем 75-й, и почти вдвое больше младших моделей. Выбор для тех, кто заготавливает дрова машинами, а не тележками: на продажу, на большой дом, на баню и котёл сразу.

Единственная модель линейки, которой мало бытовых 2,2 кВт. Сотке нужен привод от 4 кВт: 380 В, мощный бензомотор или ВОМ трактора. Либо ремённая передача с понижением — она поднимет момент на конусе и позволит обойтись меньшей мощностью.

Какой нужен привод

Паспортный минимум — 4 кВт, и это выше потолка бытовой сети 220 В (2,2 кВт). Варианты: электродвигатель 380 В, бензомотор от 6 л/с или ВОМ трактора.

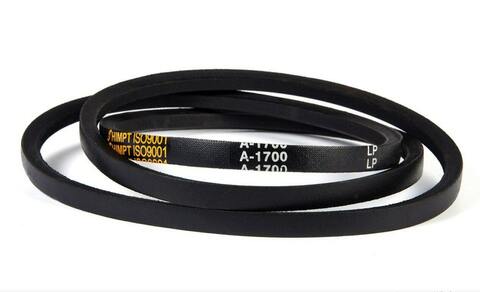

Есть и третий путь — ремённая передача с понижением: она снижает обороты и во столько же раз поднимает момент на конусе, а шкив-маховик накапливает энергию и проталкивает конус через сучок. С хорошей редукцией сотка идёт и от менее мощного мотора. Обороты собранного станка — 500–1000 об/мин.

Масса 8,5 кг работает на ресурс: металл медленнее греется при многочасовой заготовке и дольше держит геометрию резьбы.

Посадка и резьба

Растачиваем под ваш вал — укажите диаметр при заказе, конус придёт готовым к установке.
Направление резьбы — левое в наличии, правое под заказ (3–7 рабочих дней).
Крепление на 4 винта парами под 120° — три точки опоры, посадка без люфта и биения.

Этот конус в линейке

60 L165
Лёгкий конус для 220 В. Хорош при прямой посадке на вал мотора. 72 L230
То же полено, что у 60-го, но вдвое больше металла и увереннее заход. 75 L300 ★
Полено до 50 см, резьба 200 мм, плавный угол 17,5°. Самая ходовая модель. 75 со шпоночным пазом
Момент передаётся шпонкой — жёстче под нагрузкой. Нужен вал с пазом.

100 L300 — вы здесь
Полено до 70 см, вес 8,5 кг. Нужен привод от 4 кВт: 380 В, бензин или ВОМ.

Материал

Сталь 45, кончик закалён ТВЧ до 24–28 HRC — держит заход в мёрзлой и сучковатой древесине.

Клин под конус — не опция, а необходимость. Для сотки это критично вдвойне: момент выше, и проворот полена без упора бьёт по валу сильнее. Клин-ограничитель снимает эту нагрузку.
